Manicotti a sfere

Benefici

  • Ampio assortimento per la massima flessibilità di utilizzo
  • Risparmio energetico grazie al peso ridotto
  • Lunga durata e quasi sempre esenti da manutenzione

Caratteristiche

  • Esecuzione standard, autoallineanti, aperti e chiusi
  • Doppia tenuta con basso coefficiente d’attrito
  • Pre-lubrificati in fabbrica e pronti all’uso
I manicotti a sfere Ewellix sono disponibili nella gamma compatta (ISO serie 1) e nella gamma standard (ISO serie 3). I cuscinetti sono composti da una gabbia polimerica con segmenti di pista in acciaio per sopportare i carichi lungo l'intera lunghezza. I cuscinetti sono disponibili con doppia tenuta, tenuta singola o con semplici schermi e in una versione in acciaio inox.
      Velocità

      fino a 5 m/s

      Accelerazione

      fino a 100 m/s2

      Temperatura d'esercizio

      da -20 a +80 °C

      Gamma diametri

      da 3 a 80 mm

      Carico nominale dinamico C

      fino a 37 500 N

      Carico nominale statico Co

      fino a 32 000 N

      LBBR

      LBBR

      Manicotti a sfere compatti (ISO serie 1), disponibili da 3 a 50 mm, facili da montare con inserimento a pressione nelle unità Ewellix, con prestazioni e rapporto qualità-prezzo ottimali

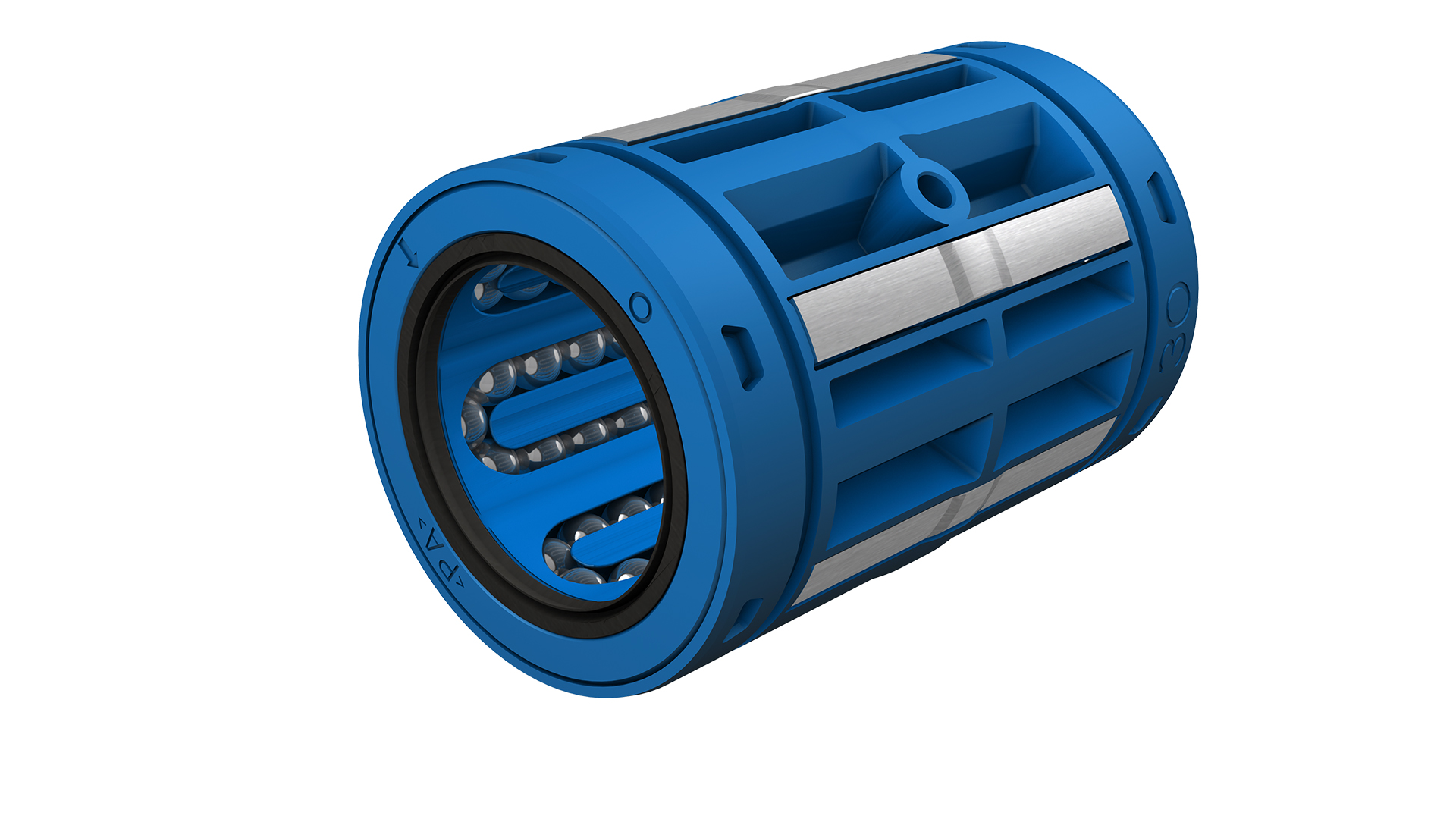

      LBCD

      LBCD

      Manicotti a sfere standard (ISO serie 3), disponibili da 12 a 50 mm, con design ad auto-allineamento. Ottimizzati per una bassa rumorosità e movimento uniforme con tolleranza di disallineamenti lievi e facilità di montaggio.

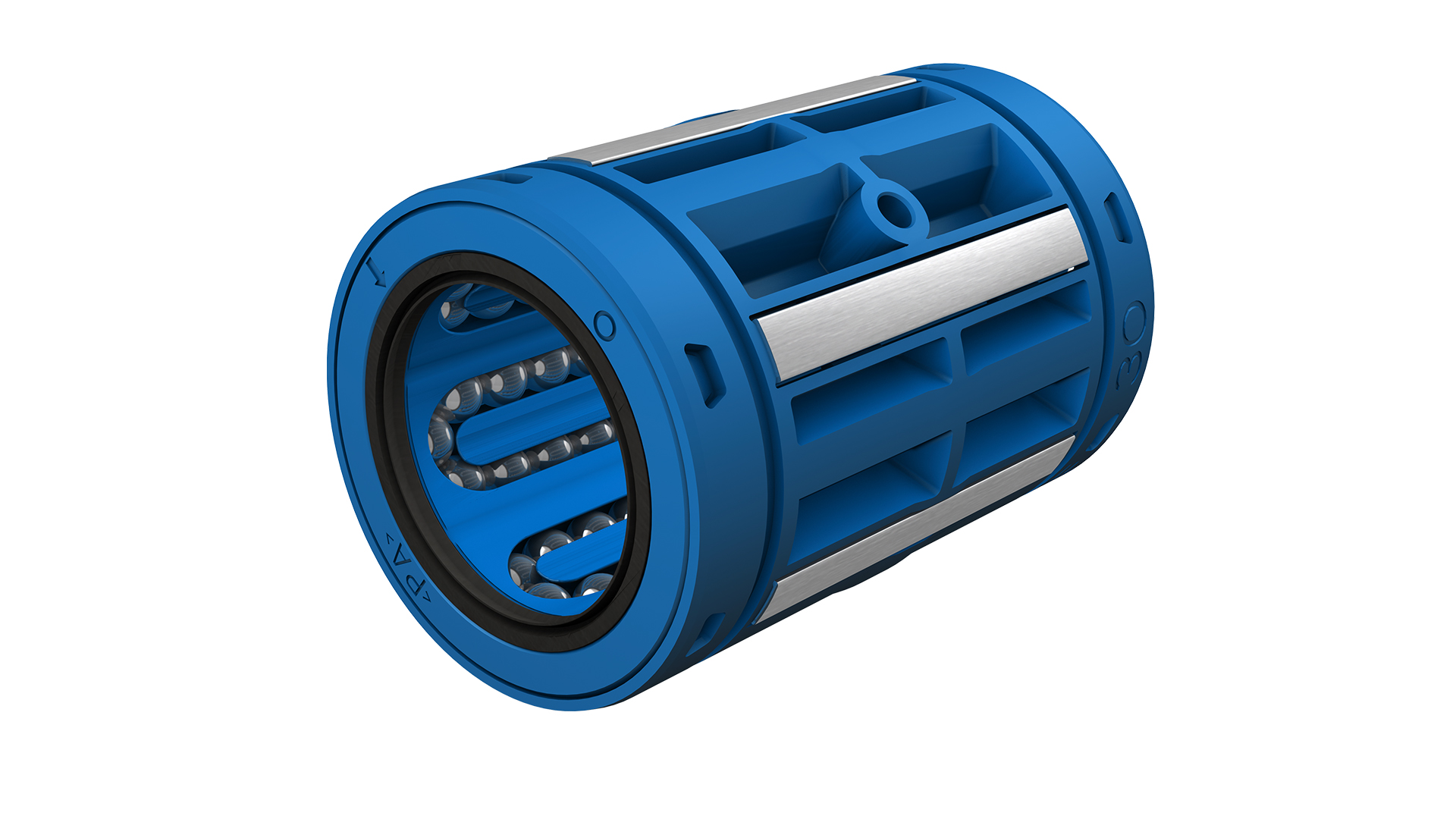

      LBCR

      LBCR

      Manicotti a sfere standard (ISO serie 3) con design rigido, disponibili da diametro da 5 a 80 mm. Ottimizzati per rigidità e prestazioni elevate e facili da montare.

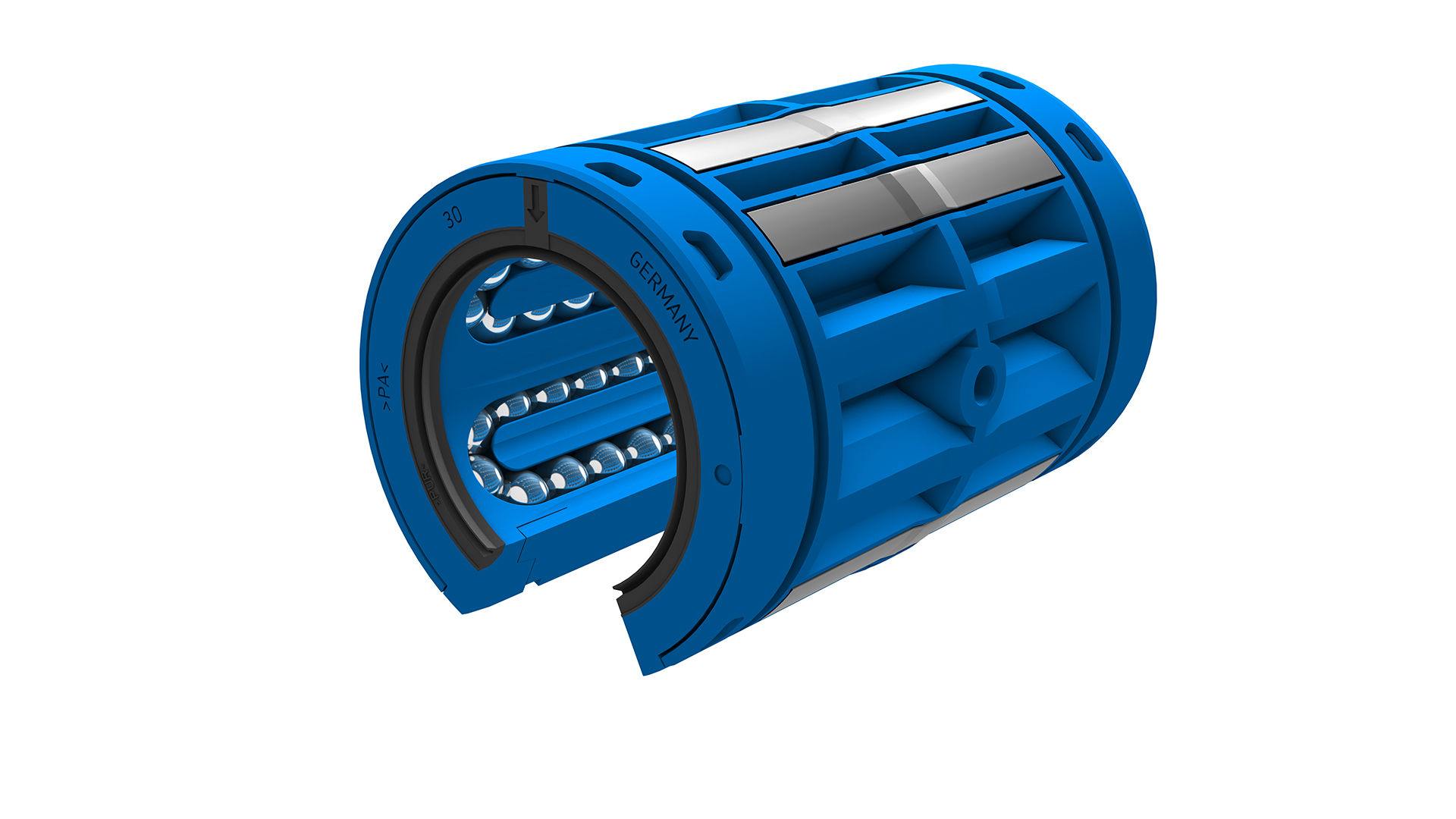

      LBCF

      LBCF

      Manicotti a sfere in esecuzione aperta, autoallineamenti (ISO serie 3), disponibili da diametro 12 a 50 mm. Ottimizzati per garantire bassa rumorosità e movimenti uniformi e per tollerare lievi disallineamenti. Realizzati per corse lunghe con alberi supportati.

      LBCT

      LBCT

      Manicotti a sfere in esecuzione aperta, con design rigido (ISO serie 3), disponibili da diametro 12 a 80 mm. Ottimizzati per garantire rigidità e prestazioni elevate e facili da montare. Realizzati per corse lunghe con alberi supportati.

      LBHT

      LBHT

      Manicotti a sfere in esecuzione aperta per carichi pesanti (ISO serie 3), disponibili da diametro 20 a 50 mm. Perfetto rapporto tra dimensioni e prestazioni con carichi nominali massimi. Realizzati per corse a lunghe con alberi supportati.

      Per ordinare i nostri prodotti, fate sempre riferimento alle pagine dei cataloghi con i codici prodotto.
      Non usate i codici prodotto generati qui in quanto potrebbero essere incompleti.
