Guide profilate a rulli

Benefici

  • Prestazioni massime rispetto all’ingombro
  • Carrelli intercambiabili su rotaie
  • Ampia gamma di accessori

Caratteristiche

  • Elevata precisione di tutte le guide profilate Ewellix
  • Distribuzione equa del carico su tutte e quattro le direzioni di carico
  • Eccellente protezione dalla contaminazione con tenute a doppio labbro
Le guide profilate a rulli sono la soluzione ideale per applicazioni come macchine utensili, automazione o macchine per lo stampaggio di plastica a iniezione. I sistemi di guide LLU di Ewellix offrono elevata precisione e rigidità con i carichi più elevati, col design più compatto possibile. I carrelli LLU sono intercambiabili in classi di precisione standard su rotaie standard.
      Gamma

      Taglie 25, 35, 45, 55, 65

      Velocità

      fino a 3 m/s

      Accelerazione

      fino a 50 m/s2

      Accuratezza

      fino a 7 µm / 4 000 mm

      Temperatura d'esercizio

      da -10 a +80°C

      LLUHC..A

      LLUHC..A

      Carrello flangiato standard, con filettature per il montaggio dal lato superiore e inferiore.

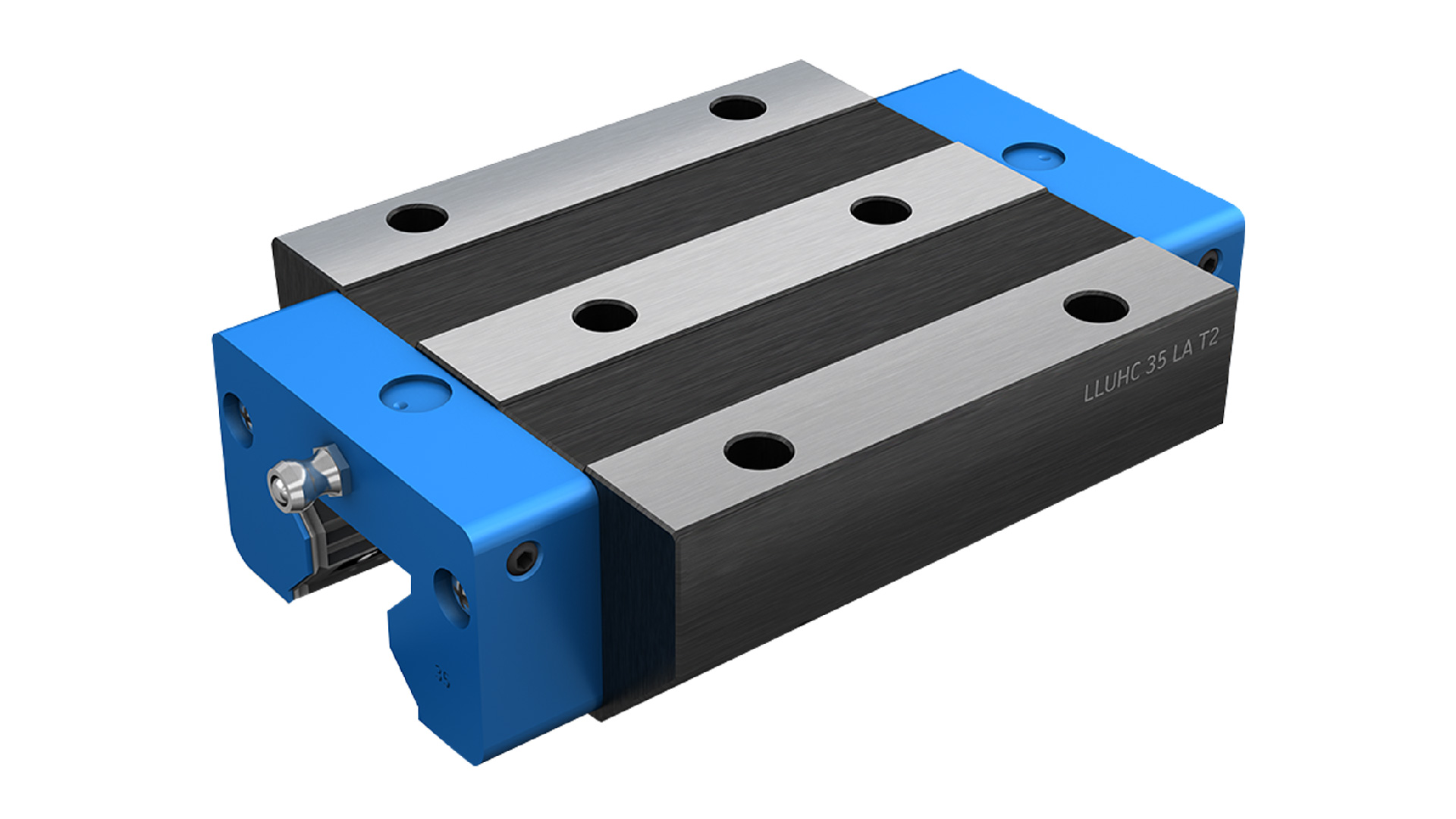

      LLUHC..LA

      LLUHC..LA

      Carrello flangiato lungo, con migliori prestazioni per il montaggio dal lato superiore e inferiore.

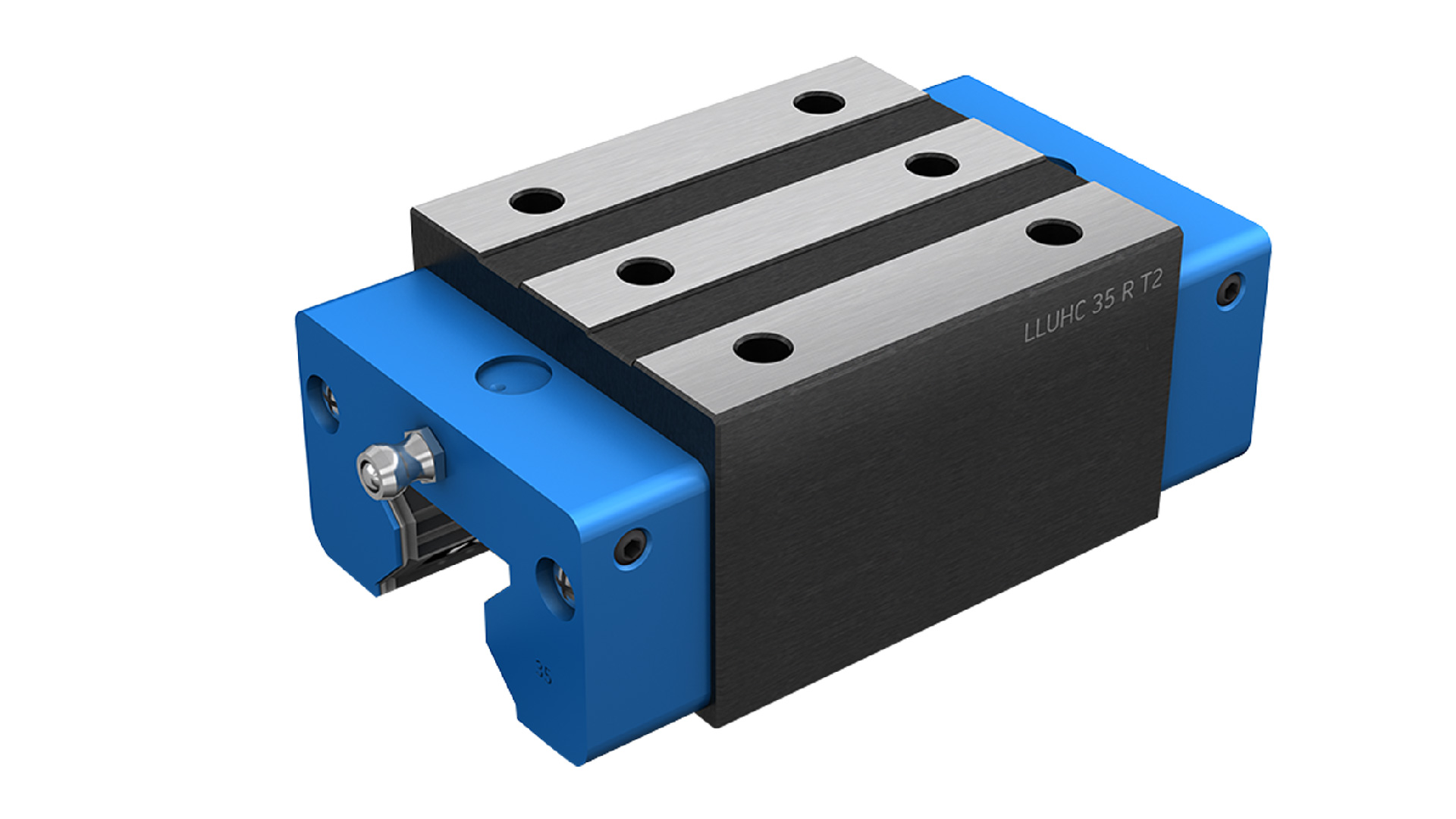

      LLUHC..R

      LLUHC..R

      Carrello stretto standard con larghezza ottimizzata e maggiore altezza per migliorare la rigidità per installazione dal lato superiore.

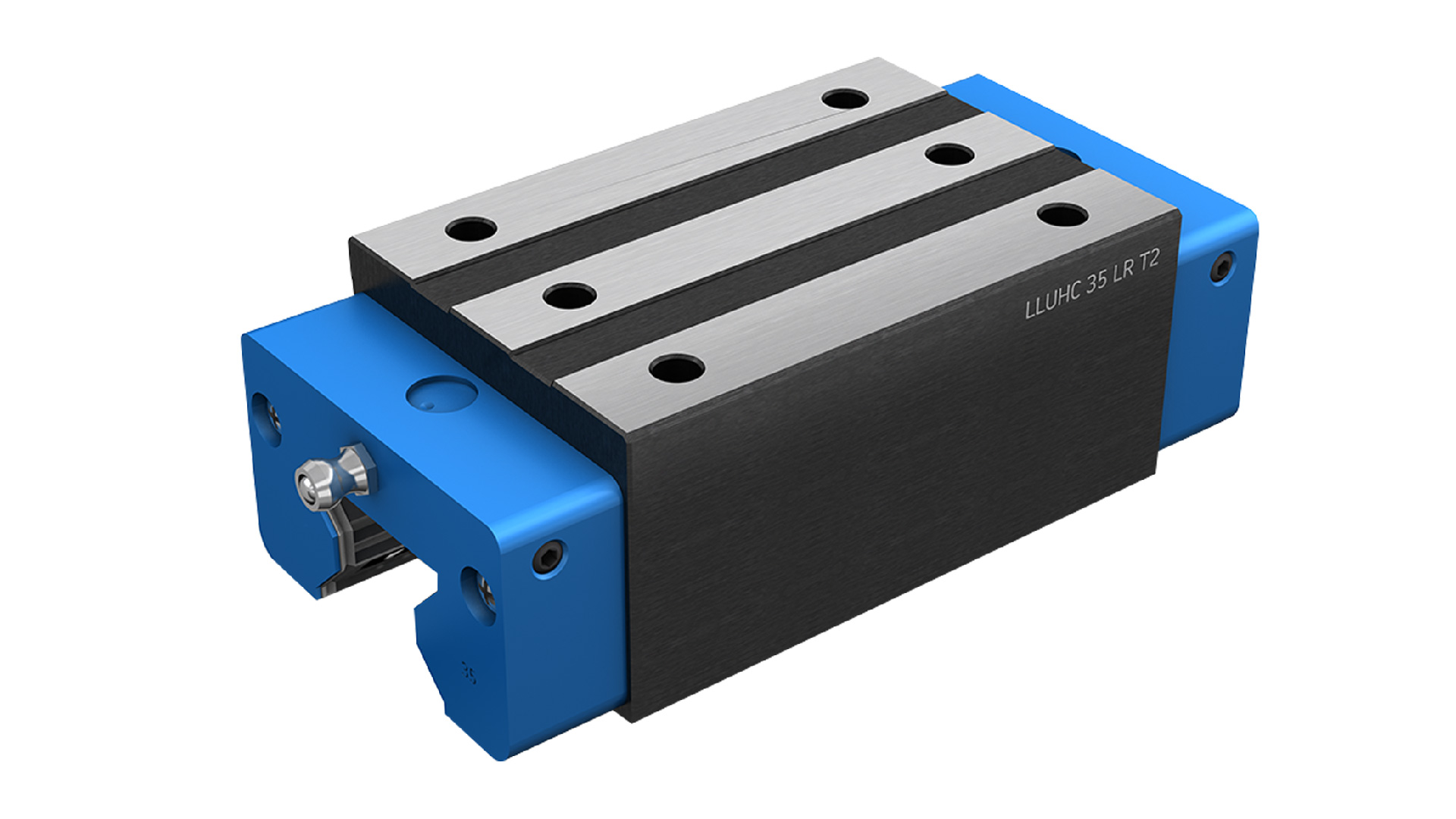

      LLUHC..LR

      LLUHC..LR

      Carrello stretto lungo con migliori prestazioni e altezza maggiore per una maggiore rigidità.

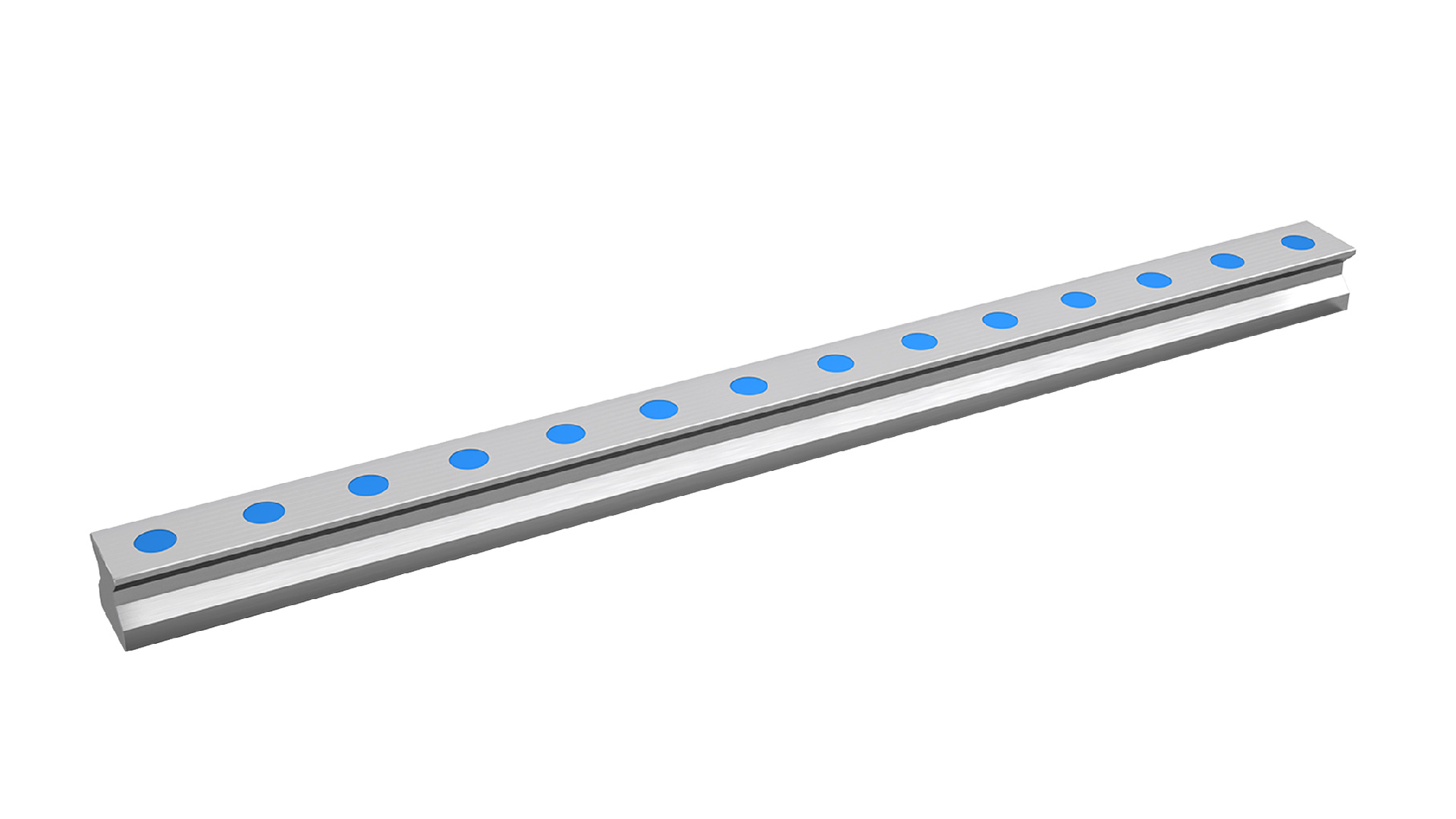

      LLUHR..

      LLUHR..

      Guide standard per installazione dall’alto, con coperchi in di plastica a protezione dei fori di montaggio

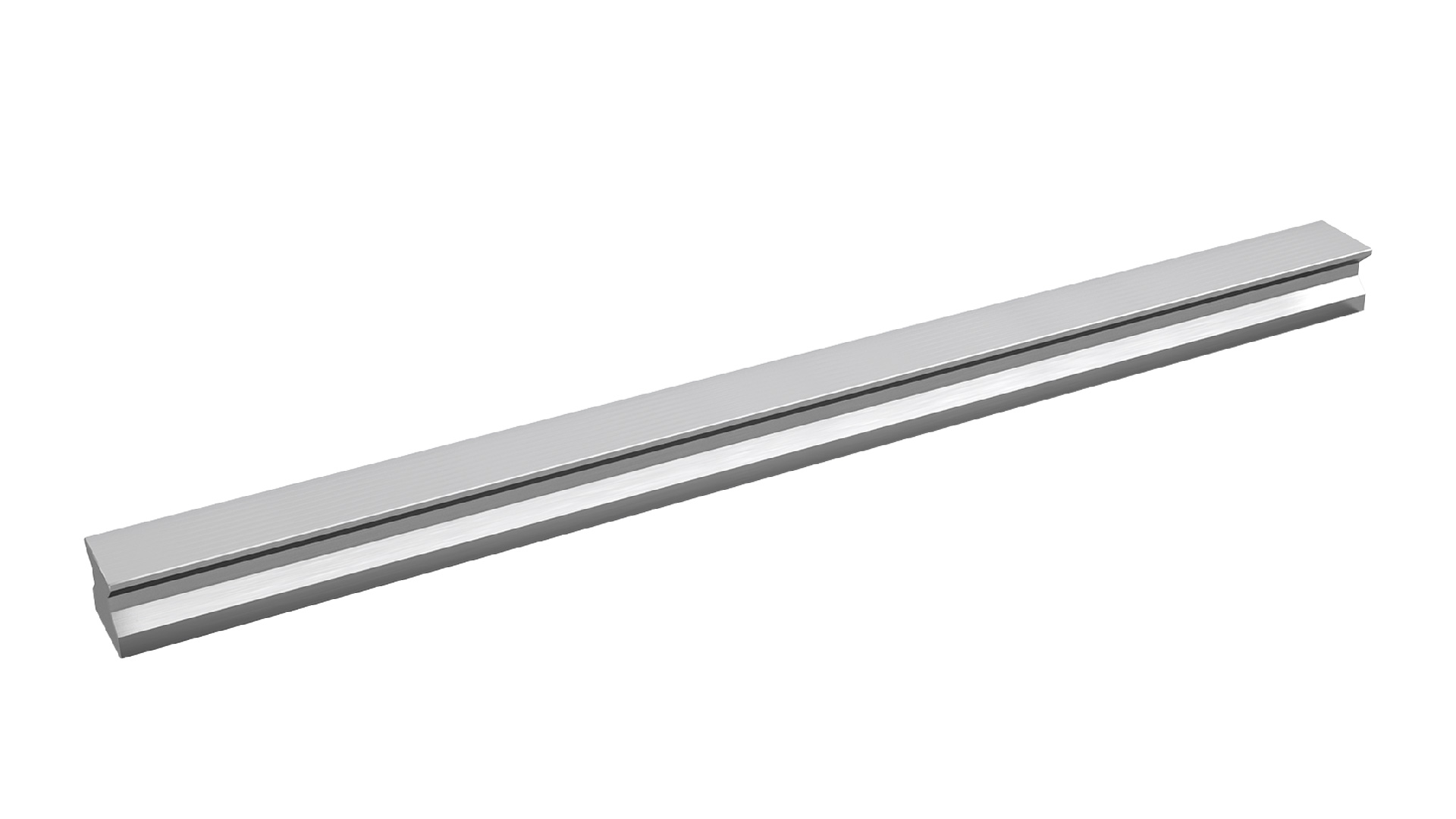

      LLUHR..D4

      LLUHR..D4

      Guida con fori filettati per l’installazione dal basso, per una migliore tenuta.

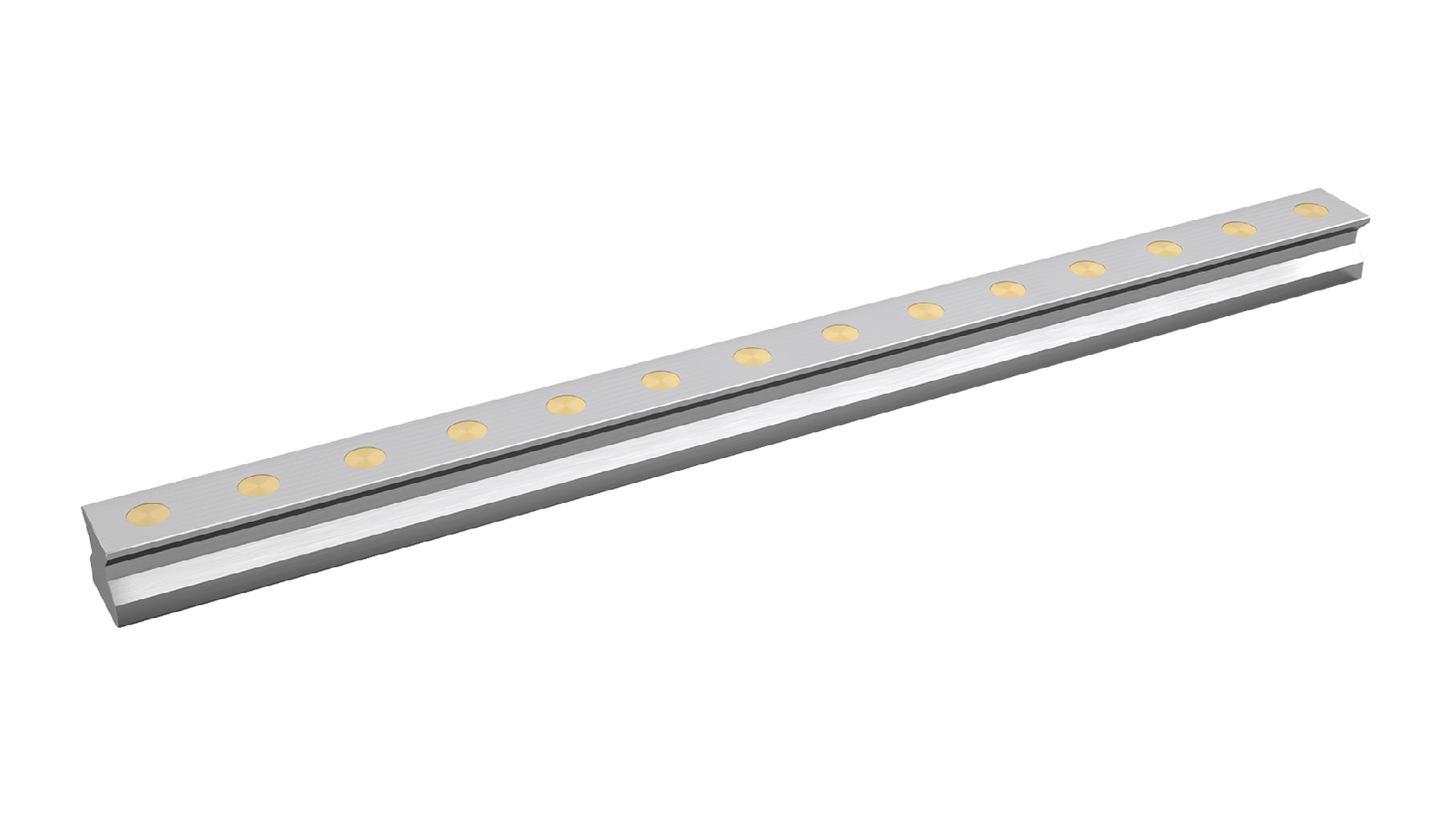

      LLUHR..D6

      LLUHR..D6

      Guida standard per il montaggio dall’alto con tappi in ottone per un perfetta protezione dei fori di montaggio

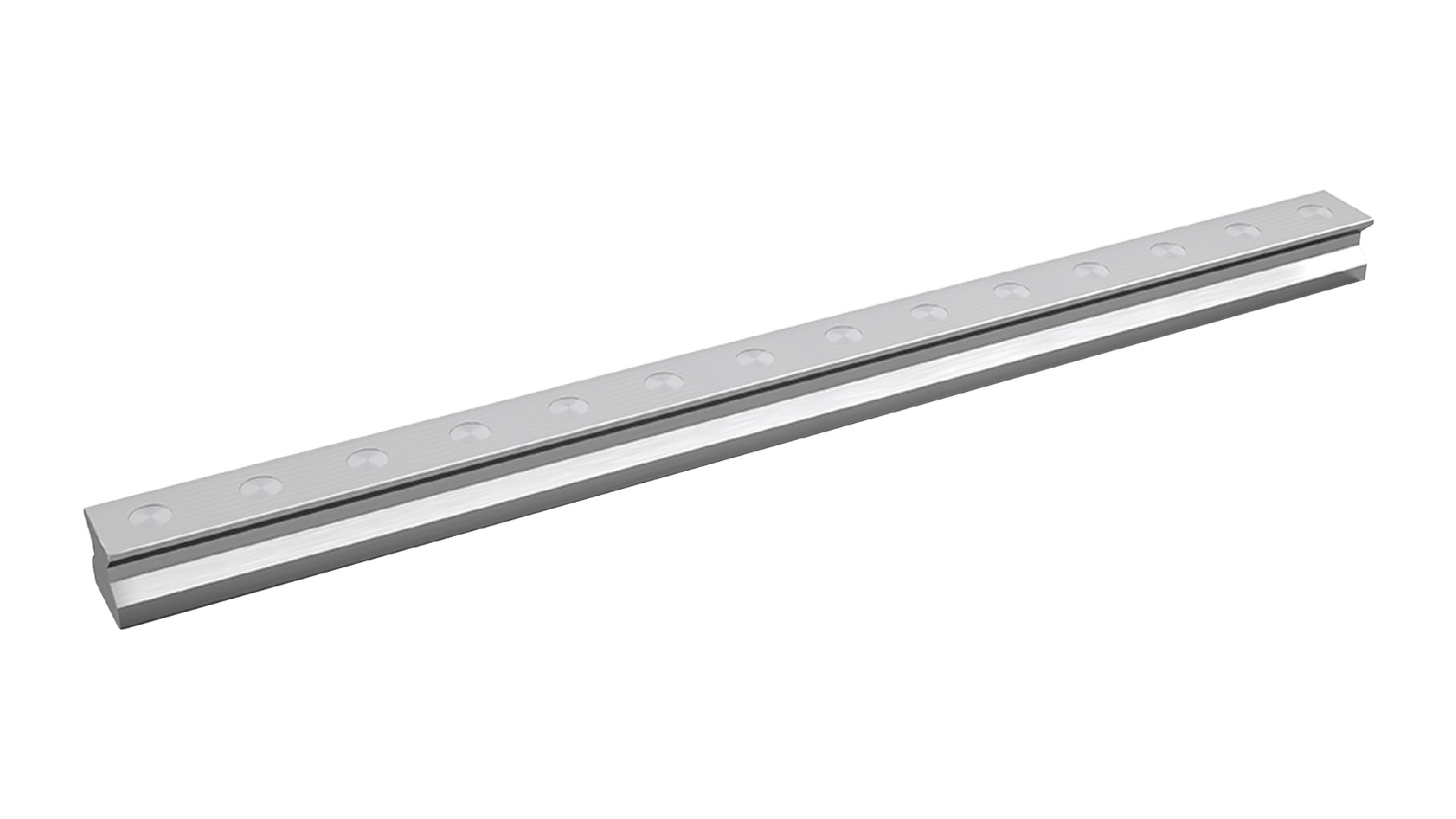

      LLUHR..D8

      LLUHR..D8

      Guida standard per il montaggio dall’alto con tappi in acciaio per un’eccellente protezione dei fori di montaggio

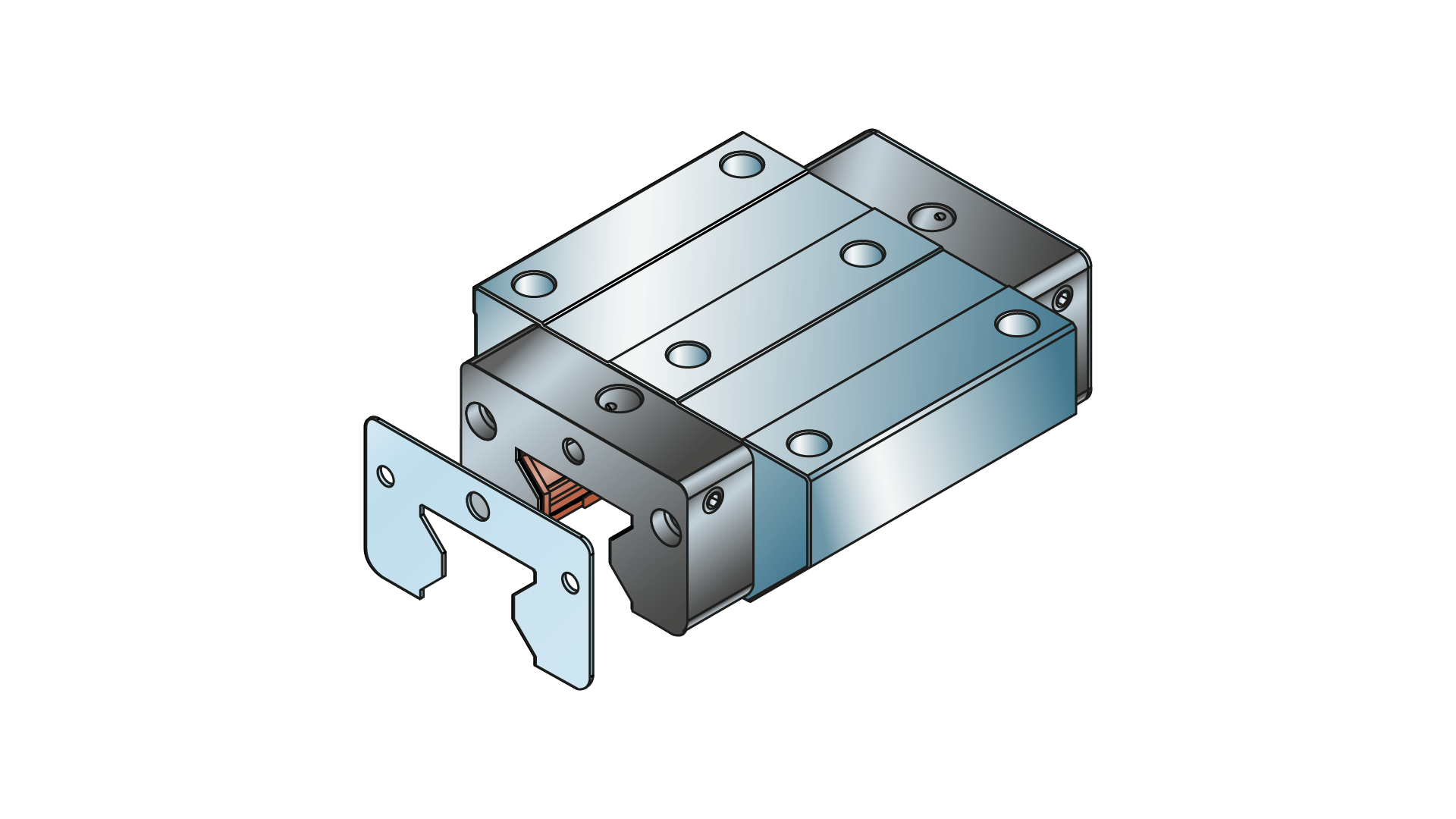

      LLUHZ..S1

      LLUHZ..S1

      Piastre in acciaio per molle per ambienti con alto grado di contaminazione, non striscianti, per proteggere la tenuta.

      LLUHZ..S3

      LLUHZ..S3

      Kit di tenute che consiste di piastra in metallo (S1) e tenuta frontale supplementare (S7) per una migliore protezione contro contaminazioni severe e liquidi

      LLUHZ..S4

      LLUHZ..S4

      Tenuta supplementare frontale a singolo labbro (FKM) per una migliore resistenza chimica contro refrigeranti aggressivi

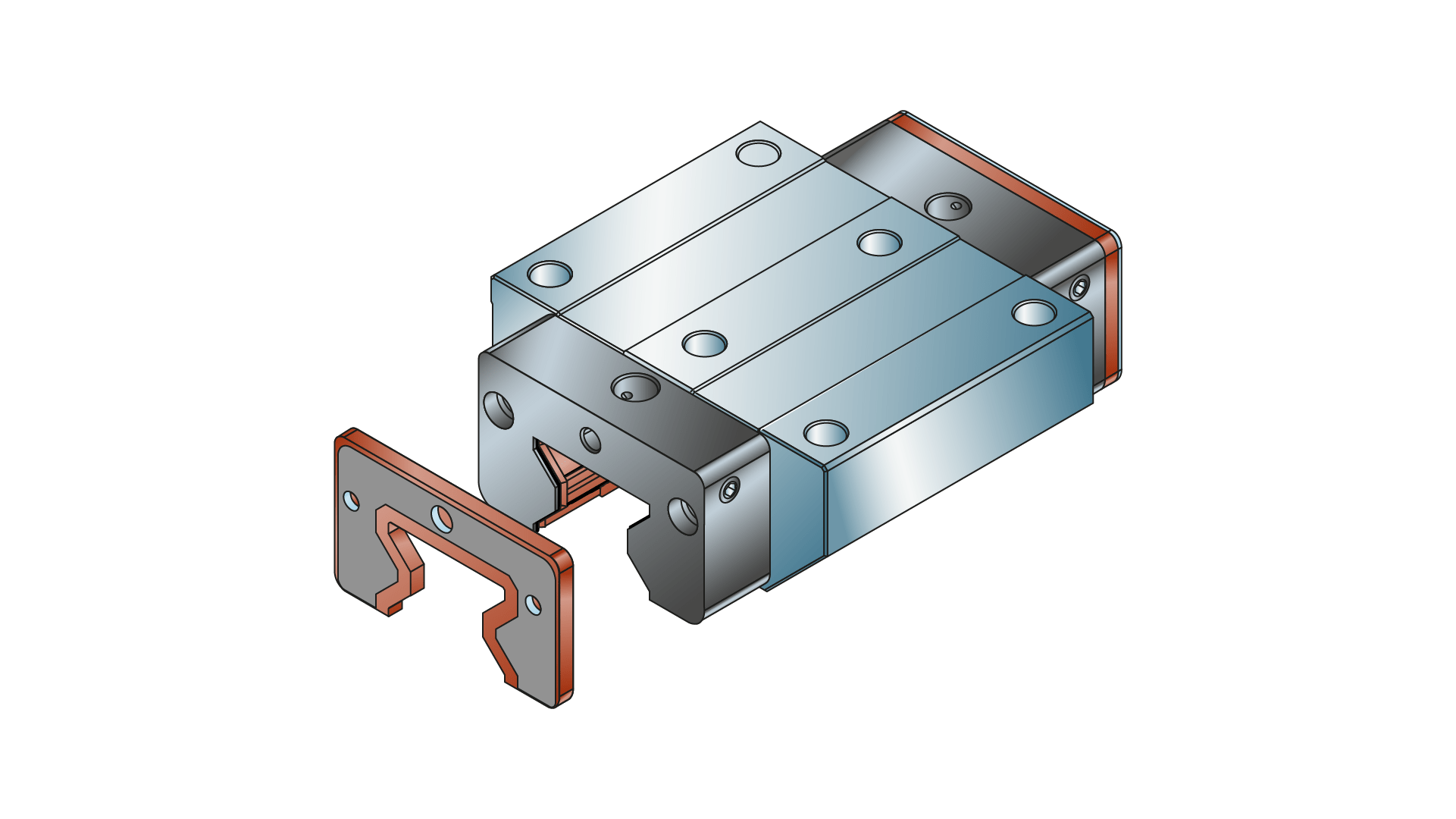

      LLUHZ..S7

      LLUHZ..S7

      Tenuta supplementare frontale a singolo labbro (NBR) per una migliore resistenza contro i liquidi.

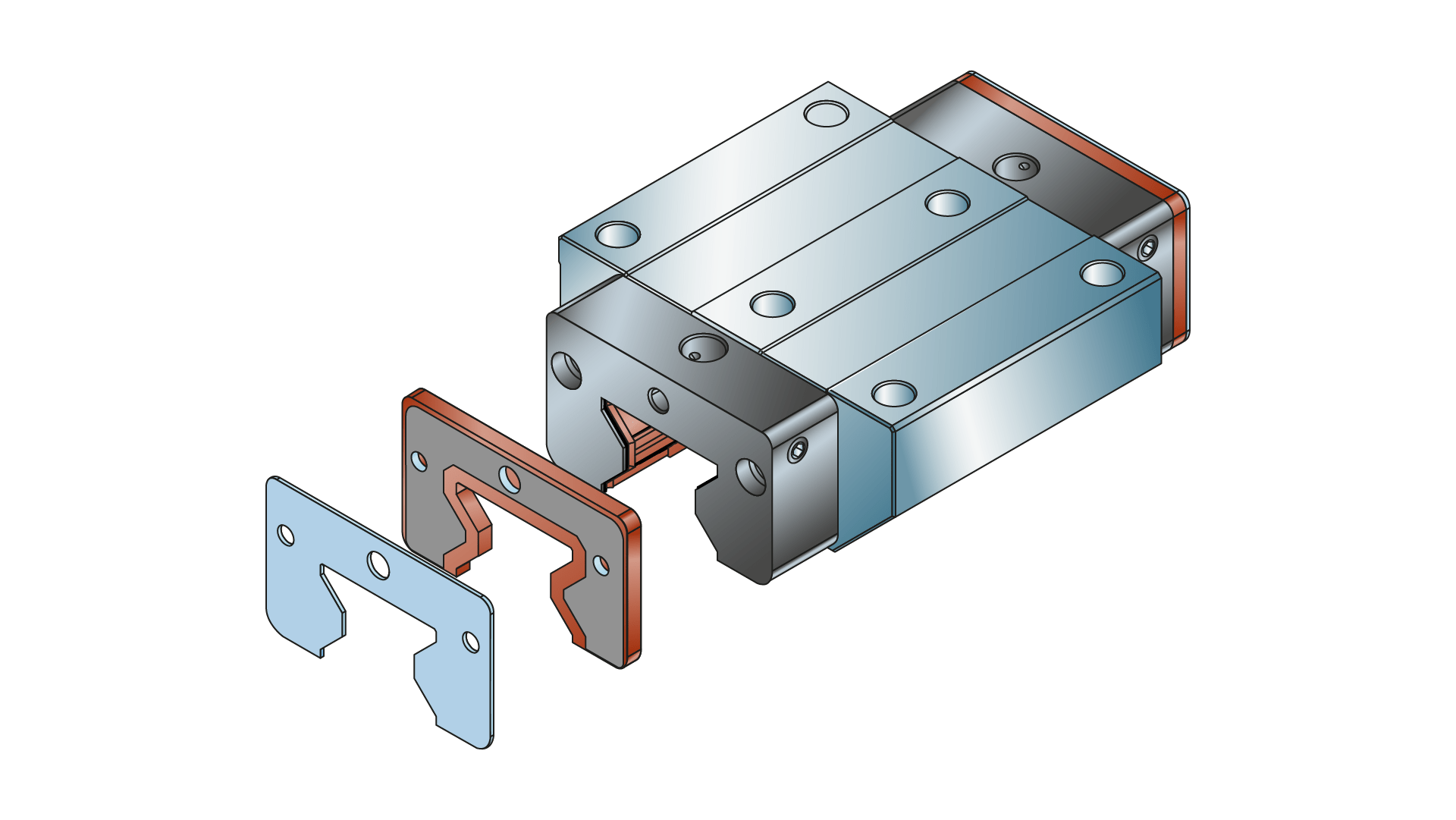

      LLUHZ..S8

      LLUHZ..S8

      Kit di tenute che consiste di piastra in metallo (S1) e tenuta frontale supplementare (S4) per protezione da contaminazioni severe e media aggressivi

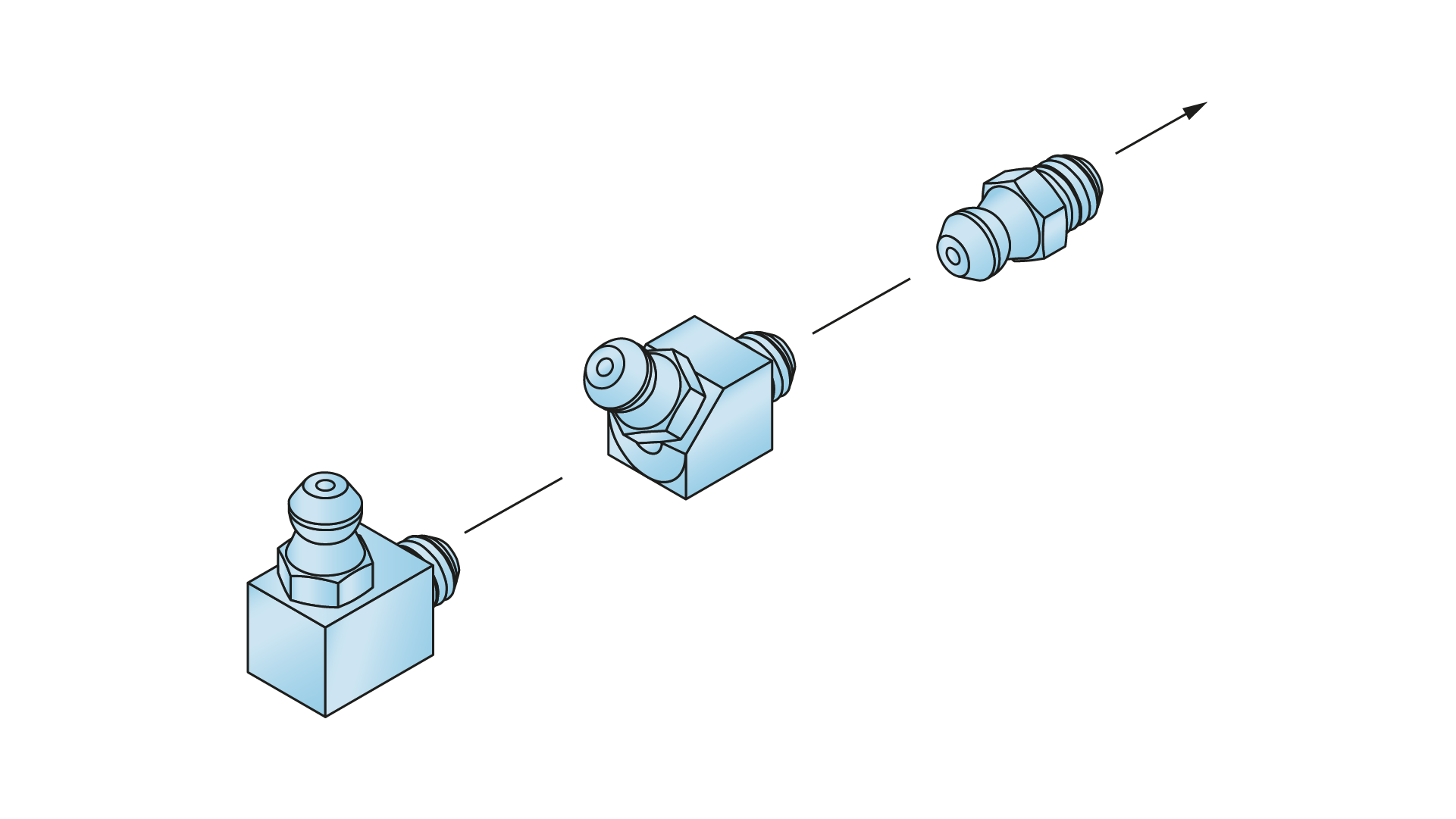

      LLUHZ..VN

      LLUHZ..VN

      Per collegare diversi dispositivi di lubrificazione al carrello è disponibile un’ampia gamma di adattatori di lubrificazione.

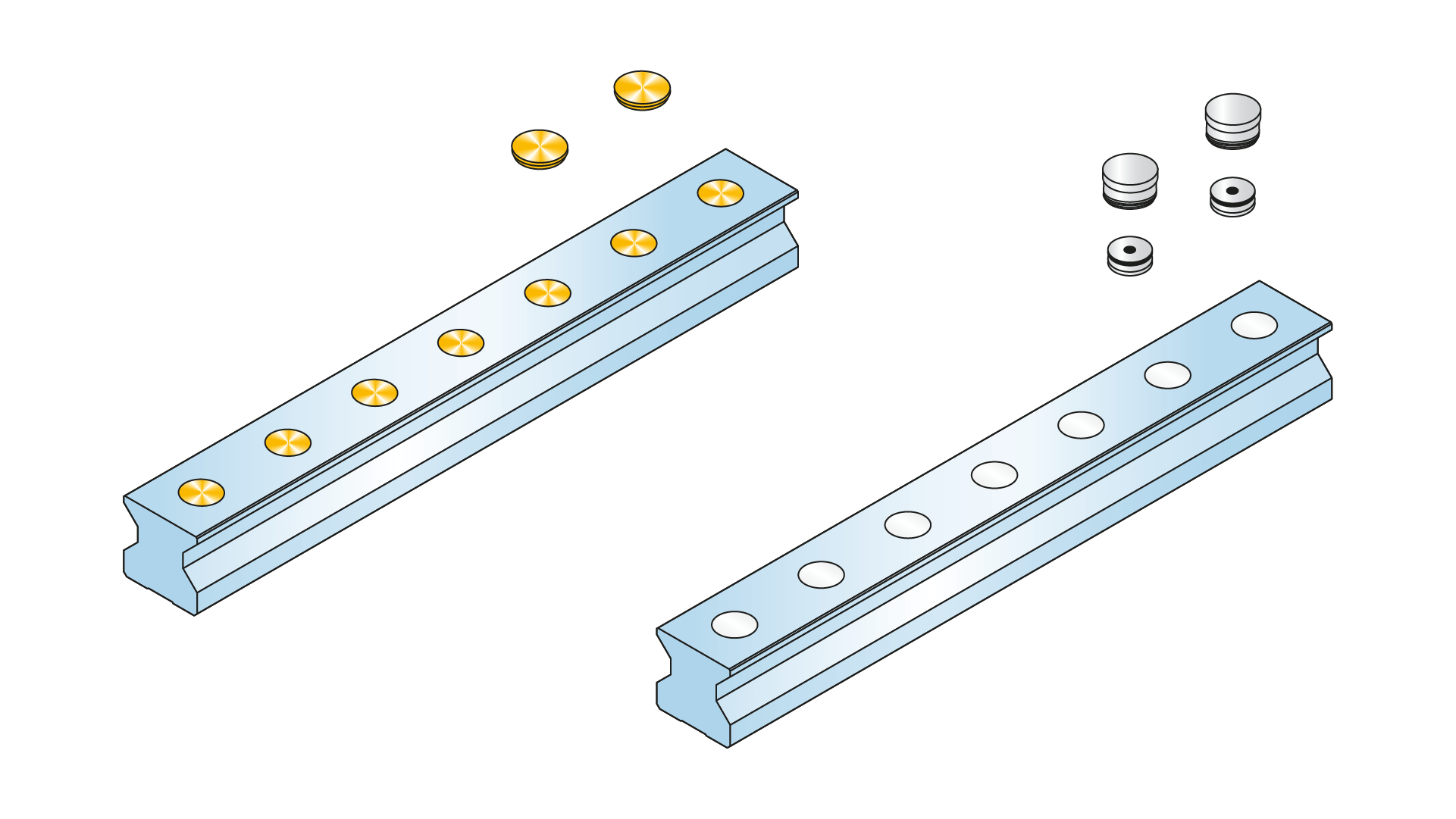

      LLUHZ..TD6 / TD8

      LLUHZ..TD6 / TD8

      Per la procedura di montaggio della guida, sono disponibili come parti di ricambio i tappi in metallo o in ottone.

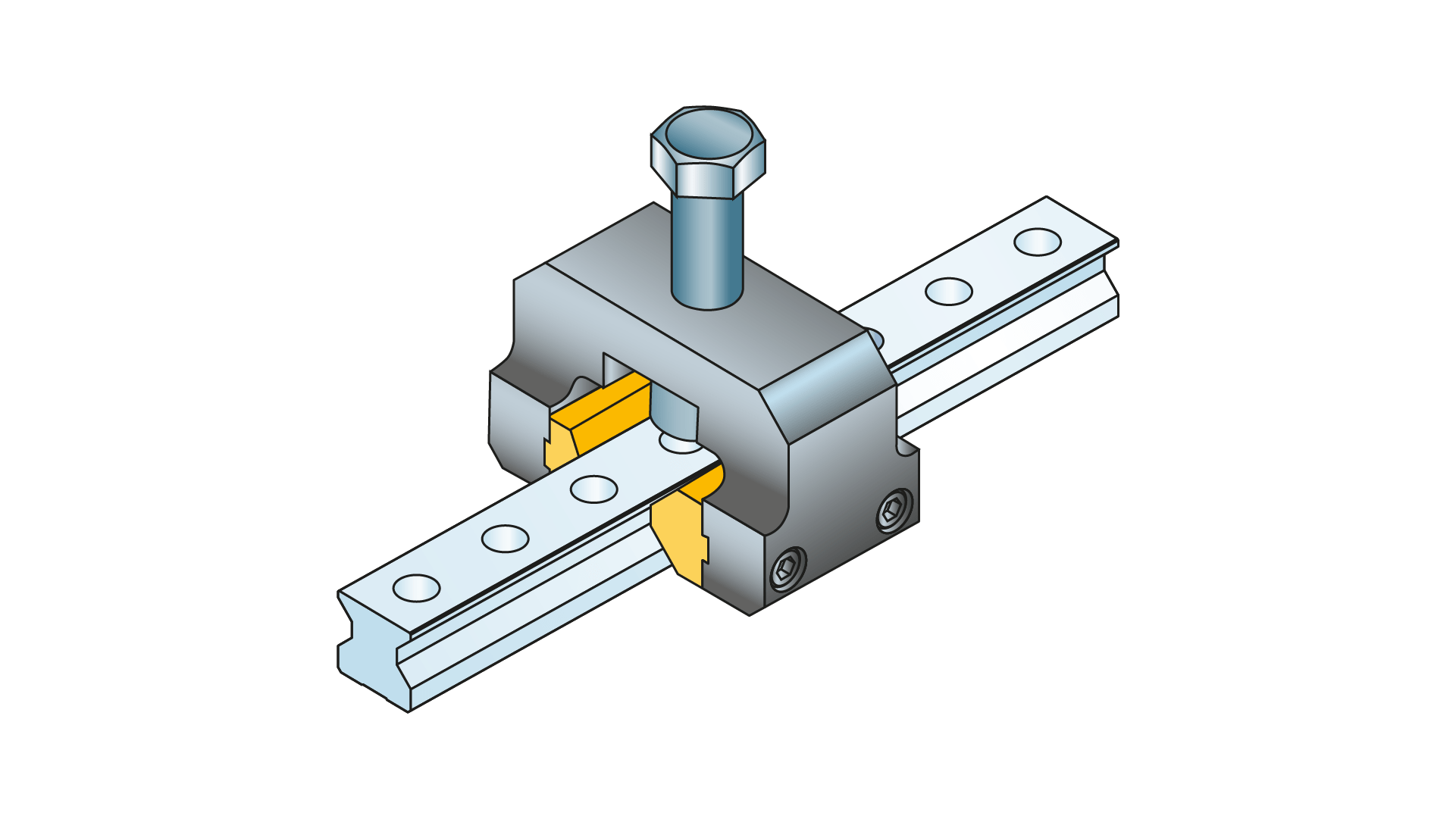

      LLUHZ..D6

      LLUHZ..D6

      Due versioni di strumenti di assemblaggio specifici per la corretta installazione dei tappi di protezione sulle rotaie.

      Per ordinare i nostri prodotti, fate sempre riferimento alle pagine dei cataloghi con i codici prodotto.
      Non usate i codici prodotto generati qui in quanto potrebbero essere incompleti.
