Unità lineari doppie e quadruple per applicazioni industriali

Benefici

Facili da installare per la realizzazione di tavole lineari
Pronte da utilizzare senza ulteriori sforzi
Soluzione per realizzare tavole a risparmio energetico grazie al ridotto coefficiente d’attrito

Caratteristiche

Soluzioni in gamma compatta e standard
Disponibili con tenuta a basso coefficiente d’attrito a doppio labbro
Pre-lubrificate in fabbrica e pronte all’uso

Le unità doppie e quadruple specifiche sono il modo più semplice per costruire una tavola lineare. Occorre solo una superficie piana per l’installazione, tutte le altre tolleranze sono già incorporate nel design Quadro.

Dati tecnici

Panoramica

Velocità	fino a 5 m/s
Accelerazione	fino a 100 m/s2
Temperatura d'esercizio	da -20 a +80 °C
Gamma diametri	da 8 a 50 mm
Carico nominale dinamico C	fino a 30 000 N
Carico nominale statico Co	fino a 28 000 N

Tipi

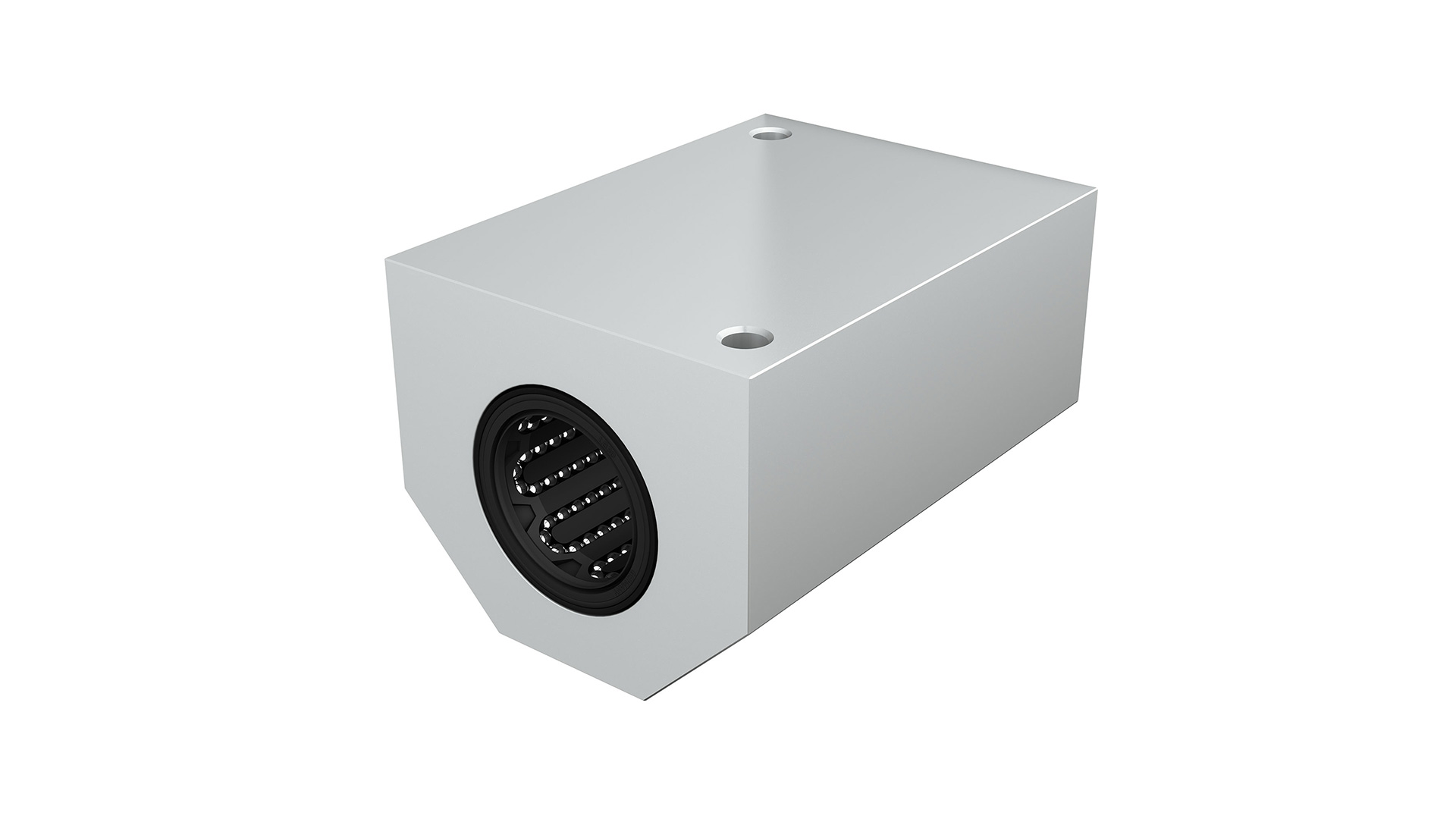

LTBR

LTBR

Unità tandem compatta in esecuzione chiusa, con due manicotti LBBR (ISO serie 1), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

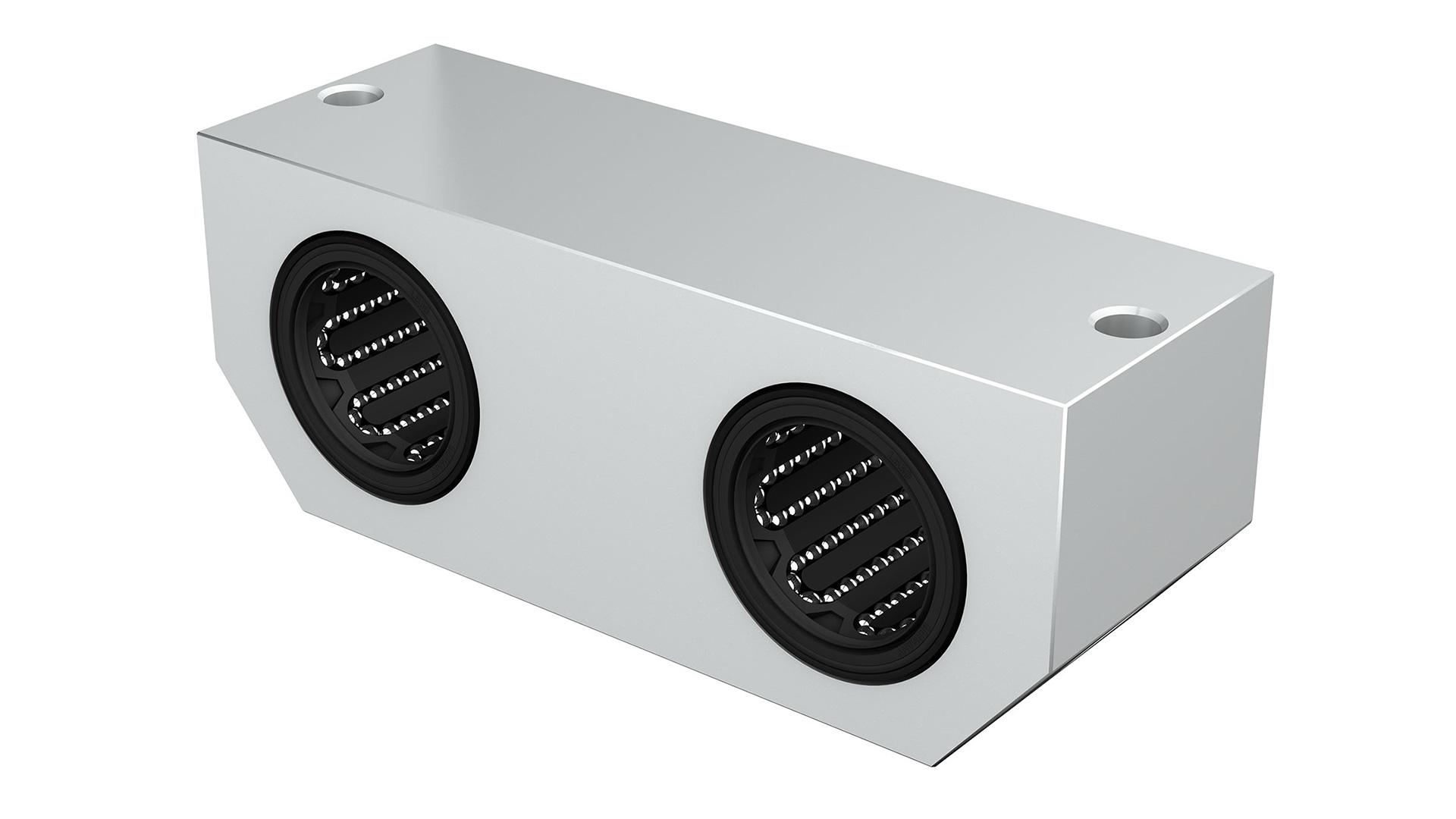

LTDR

LTDR

Unità doppia in esecuzione chiusa con due manicotti LBBR (serie ISO 1), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

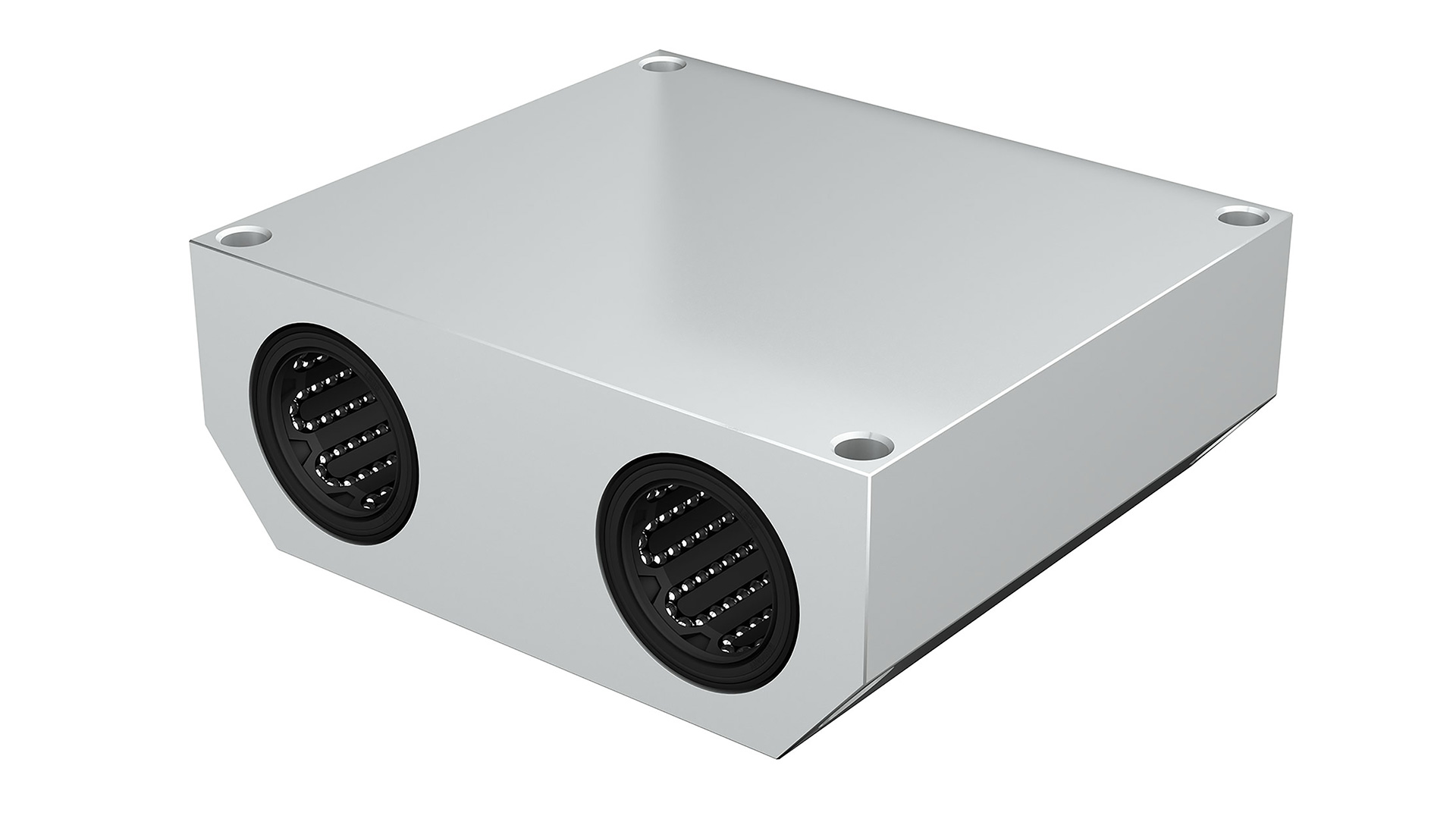

LQBR

LQBR

Unità quadrupla compatta in esecuzione chiusa con quattro manicotti LBBR (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

LTCD

LTCD

Unità tandem standard in esecuzione chiusa, con due manicotti auto-allineanti LBCD (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, o in acciaio inox.

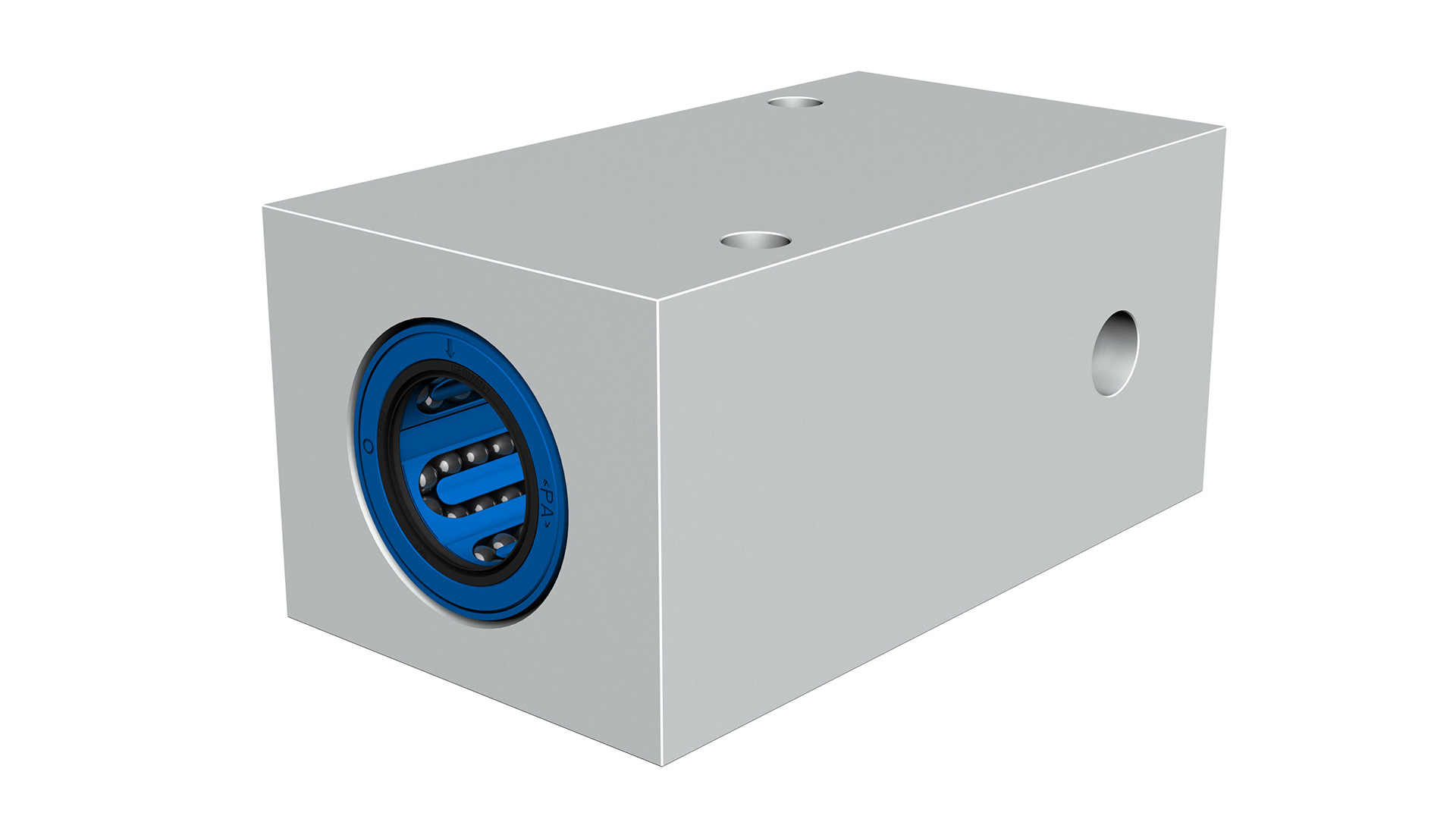

LTCR

LTCR

Unità tandem standard in esecuzione chiusa con due manicotti rigidi LBCR (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

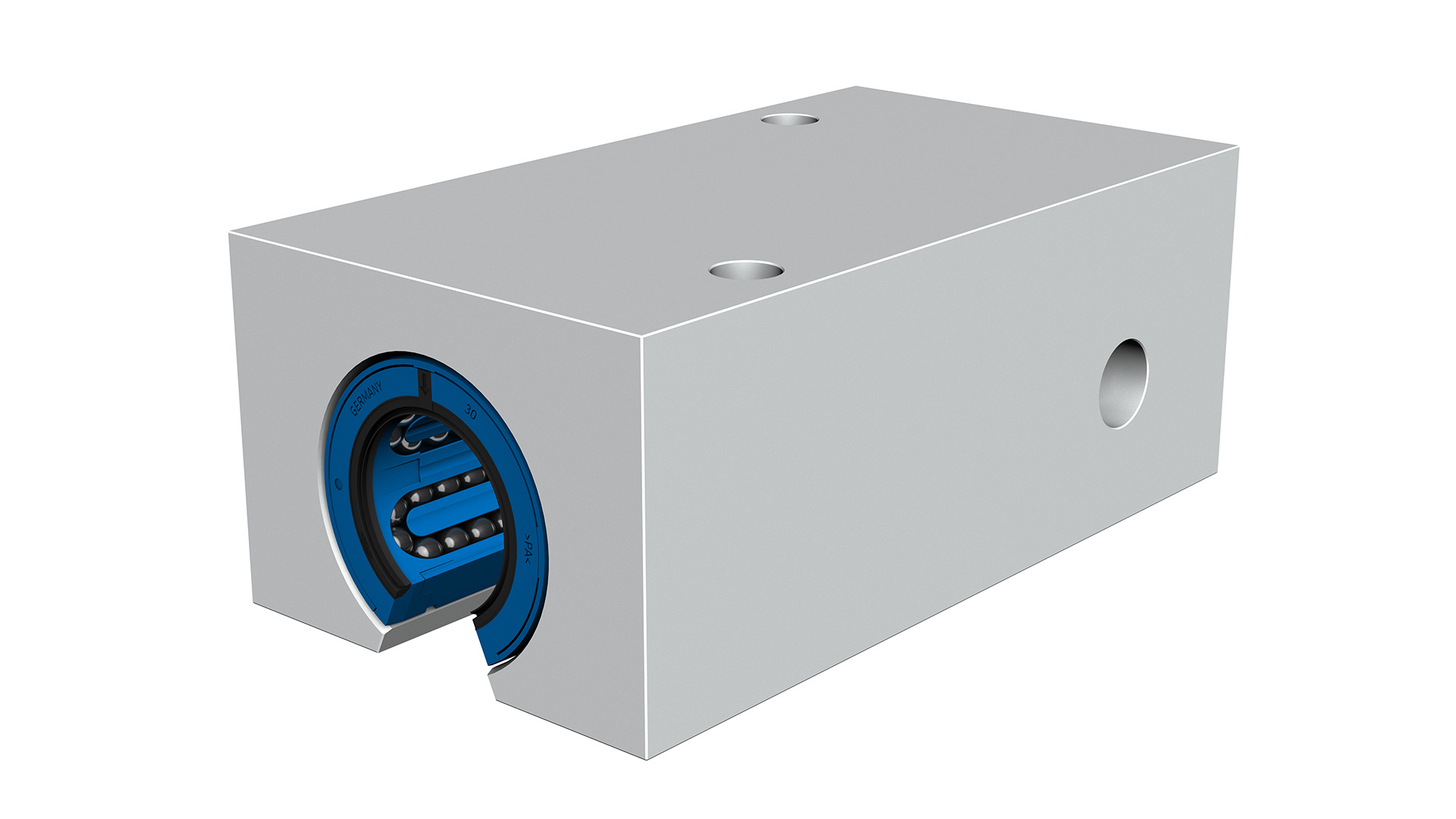

LTCF

LTCF

Unità tandem standard in esecuzione aperta con due manicotti auto-allineanti LBCF (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, o in acciaio inox.

LTCT

LTCT

Unità standard tandem in esecuzione aperta con due manicotti rigidi LBCD (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

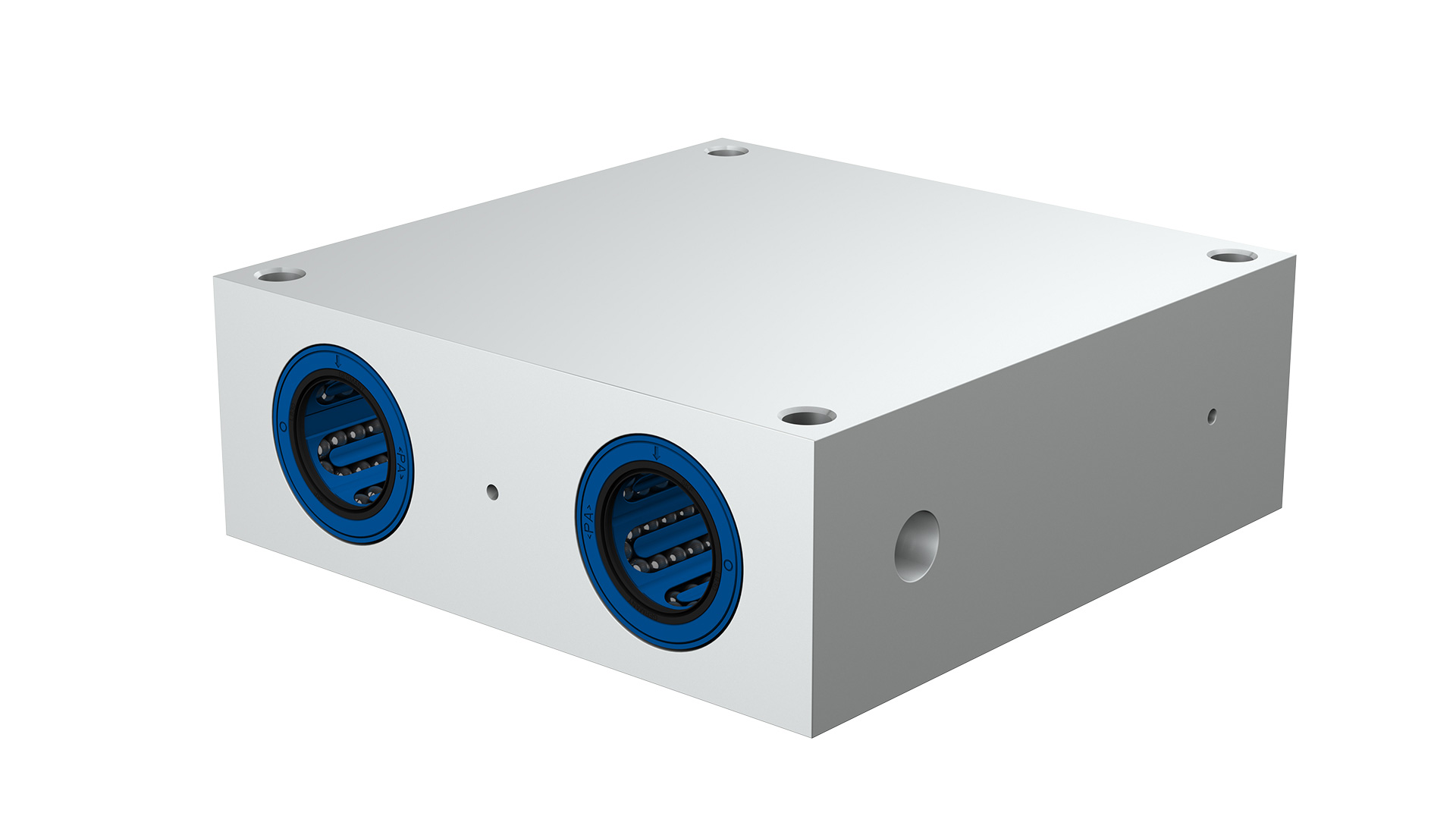

LQCD

LQCD

Unità quadrupla standard in esecuzione aperta, con quattro manicotti auto-allineanti LBCD (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, o in acciaio inox.

LQCR

LQCR

Unità quadrupla standard in esecuzione chiusa con quattro manicotti rigidi LBCR (ISO serie 3), disponibile da diametro 8 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

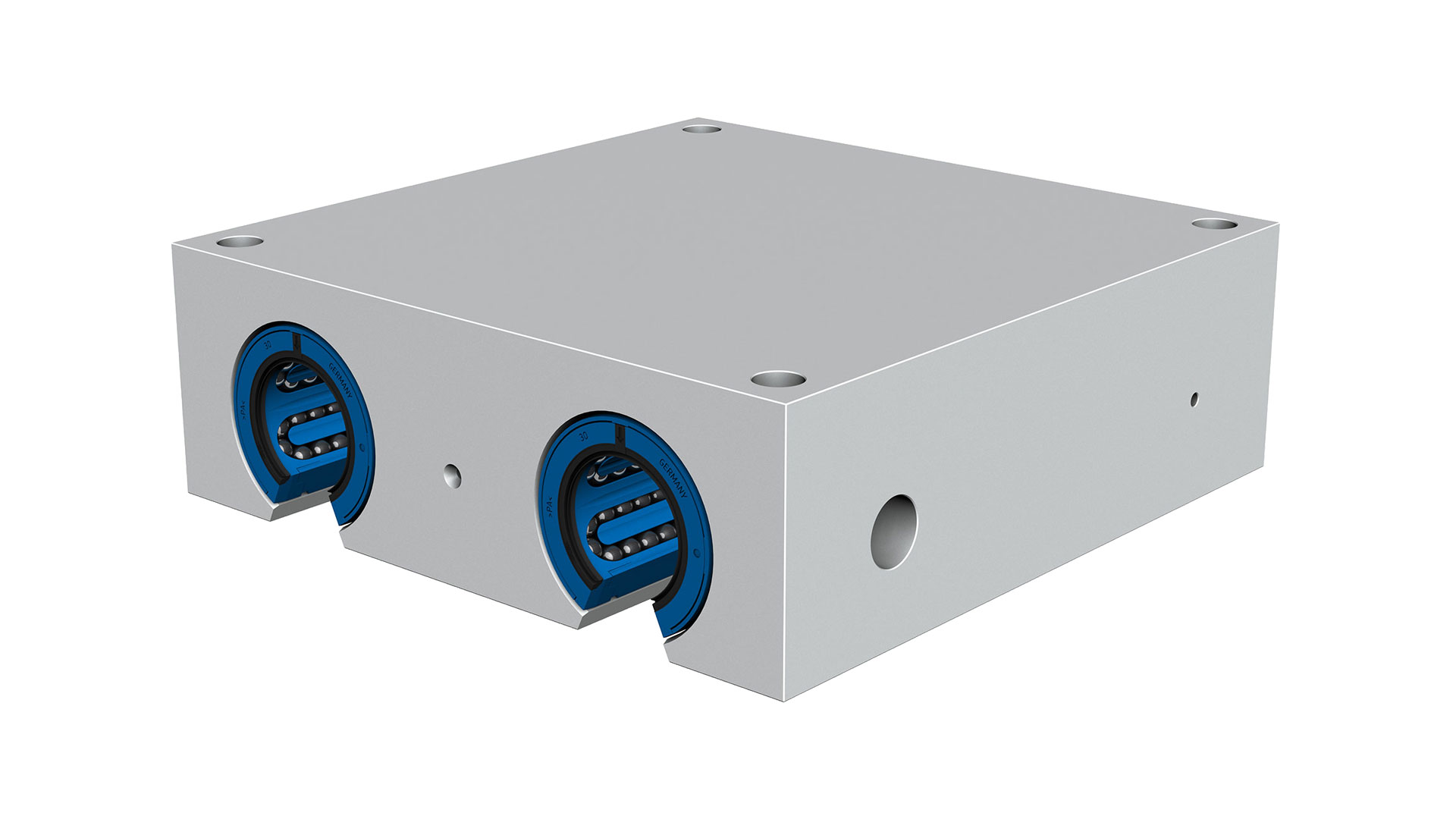

LQCF

LQCF

Unità quadrupla standard in esecuzione aperta con quattro manicotti auto-allineanti LBCF (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, o in acciaio inox.

LQCT

LQCT

Unità standard quadrupla in esecuzione aperta con quattro manicotti rigidi LBCT (ISO serie 3), disponibile da diametro 12 a 50 mm. Varianti: con tenute o schermi, in acciaio inox o a strisciamento.

2D / 3D

Per ordinare i nostri prodotti, fate sempre riferimento alle pagine dei cataloghi con i codici prodotto.
Non usate i codici prodotto generati qui in quanto potrebbero essere incompleti.
