Guide lineari di precisione con rullini

Benefici

  • Massima rigidità e capacità di carico
  • Consigliate per applicazioni con carichi pesanti
  • Eccellente accuratezza di corsa

Caratteristiche

  • Rullini anche con opzione ACSM
  • Guide disponibili con grandi sezioni trasversali
  • Disponibili in due classi di precisione
Le versioni a rullini sono adatte per applicazioni con carichi pesanti, che richiedono la massima rigidità. Ewellix propone due serie di rullini, la LWM/V e la LWRM/V. Le guide LWM/V vengono proposte anche nella versione ACSM con Sistema Anti-Slittamento. Le guide lineari con rullini offrono la massima capacità di carico statica e dinamica. Sono spesso utilizzate nelle macchine per rettifica, nelle presse e in altre macchine utensili.
      LWRM / LWRV LWM / LWV
      Gamma Dimensione 6, 9 Dimensione da 3015 a 8050
      Velocità 2 m/s 2 m/s
      Accelerazione 100 m/s2 100 m/s2
      Accuratezza fino a 2 µm / 100 mm guida fino a 2 µm / 100 mm guida
      Temperatura d'esercizio da -30 a +80 °C con gabbia in plastica da -30 a +120 °C con gabbia in alluminio da -30 a +80 °C con gabbia in plastica da -30 a +120 °C con gabbia in alluminio

      LWRM/LWRV

      LWRM/LWRV

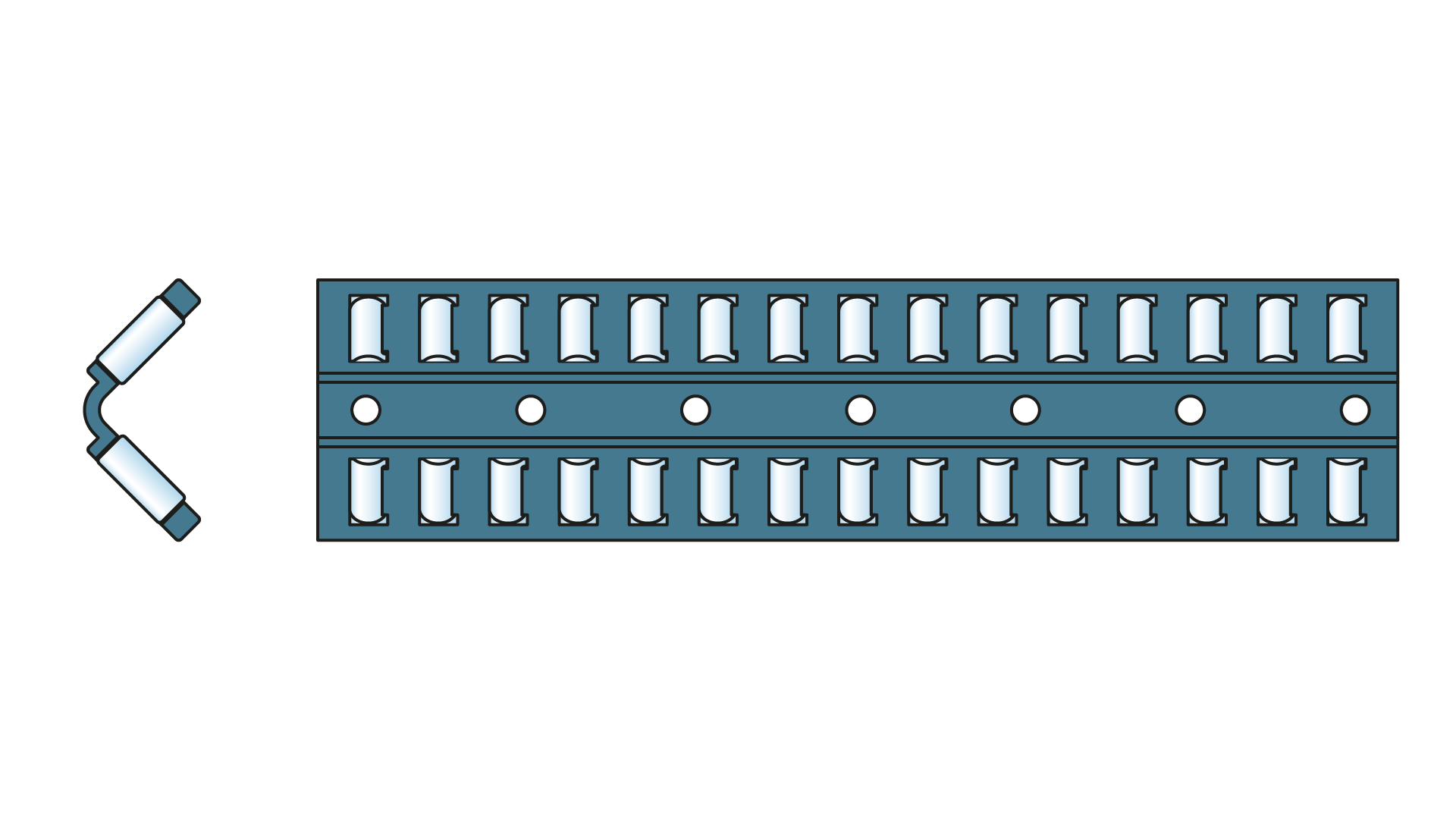

      Le guide modulari M/V possono essere dotate di gabbie a rullini in alluminio o in plastica. Hanno dimensioni intercambiabili per le guide LWR di dimensioni 6 e 9

      LWM/LWV

      LWM/LWV

      Guide standard M/V con gabbie a rullini in plastica o in alluminio. Disponibili nelle dimensioni 3015, 4020, 5025, 6035, 7040 e 8050 per coprire la maggior parte delle applicazioni delle macchine utensili

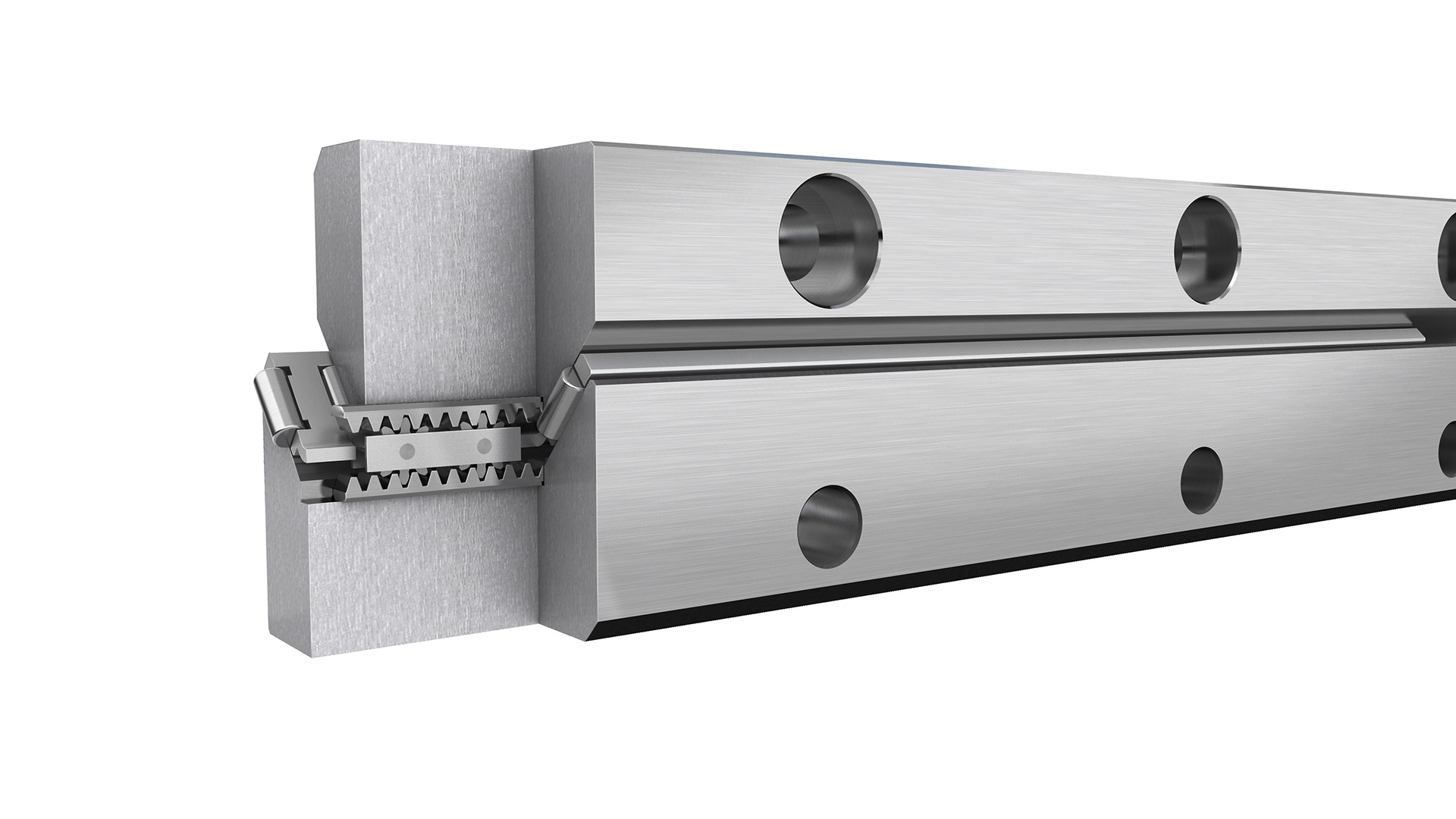

      LWM/LWV con ACSZ

      LWM/LWV con ACSZ

      Guide del tipo M/V con ACSZ (Sistema Anti-Slittamento) per un posizionamento della gabbia e una precisione della movimentazione costanti.
      Il design del pignone è integrato in una gabbia in alluminio con rullini

      LWN/LWO

      LWN/LWO

      Stesse prestazioni delle guide LWM/V con gabbie a rullini. Le guide N/O hanno diverse dimensioni esterne per essere intercambiabili con le proposte della concorrenza.

      Materiali:
      Come lavorazione standard, le guide lineari di precisione vengono fabbricate con acciaio per utensili 90MnCrV8 (1.2842) con durezza compresa tra 58 e 62 HRC. Tuttavia, se richiesto dall’applicazione, le rotaie possono essere fornite anche in acciaio inox, ad es. X90CrMoV18 (1.4112). Tutte le rotaie della serie LWRE ACSM sono realizzate in acciaio inox X46Cr13 (1.4034) o X65Cr13 (1.4037). La durezza delle rotaie in acciaio inox è compresa tra 54 e 58 HRC.
      Gli elementi rotanti standard sono realizzati in carbo-cromo-acciaio 100Cr6 (1.3505) con durezza compresa tra 58 e 65 HRC. Su richiesta, gli elementi rotanti sono disponibili in acciaio inox.
      Le gabbie per i gruppi degli elementi rotanti Ewellix sono realizzate in alluminio o in plastica dura. Il materiale delle unità a rulli incrociati LWAKE è POM, mentre per tutti gli altri elementi rotanti è PA 12, o equivalente, talvolta rinforzato con fibre di vetro. Le gabbie in alluminio sono realizzate in AlMgSi0,5 (EN AW-6060). Per le gabbie speciali, Ewellix utilizza materiali quali PEEK, acciaio e ottone.
      I pezzi finali standard sono realizzati in acciaio brunito. Inoltre, i pezzi finali standard possono essere forniti anche cromati, se ordinati con il suffisso “HV”.

      Rivestimenti:
      Per gli ambienti corrosivi, le rotaie possono essere protette con uno speciale rivestimento TDC (cromatura densa sottile). Questo rivestimento, con durezza dello strato tra 900 e 1300 HV, migliora in modo sostanziale la resistenza alla corrosione, aumentando pertanto la resistenza all’usura in condizioni d'esercizio critiche. Il test delle nebbie saline, conforme a DIN EN ISO 9227, ha portato a una protezione dalla corrosione per 72 ore. Il rivestimento ha un colore grigio opaco ed è conforme ai requisiti RoHS. Il rivestimento non influenza la capacità di carico.

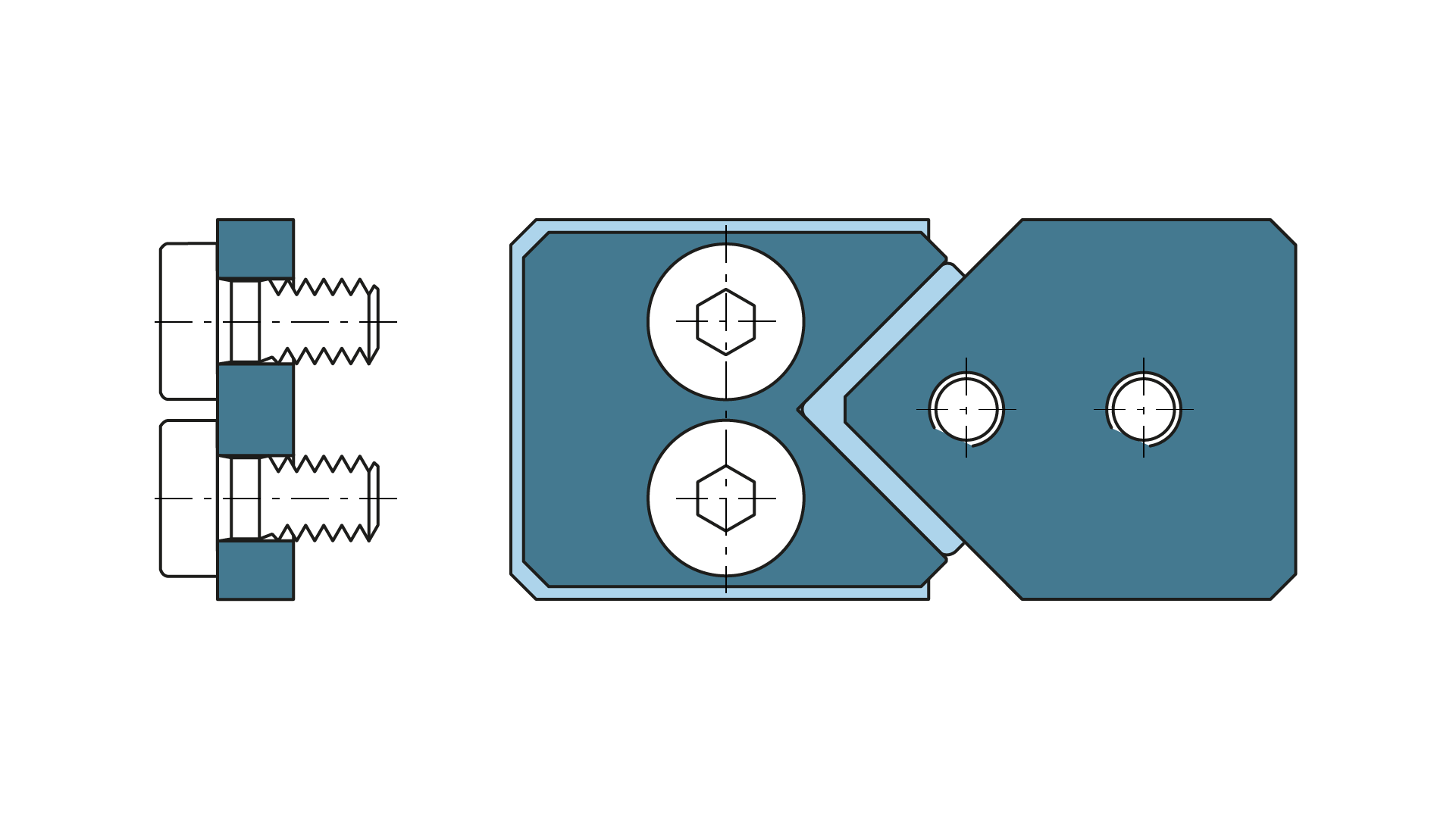

      LWERM/LWERV

      LWERM/LWERV

      Terminali standard per guide M e V da utilizzare insieme alle guide LWRM/LWRV.

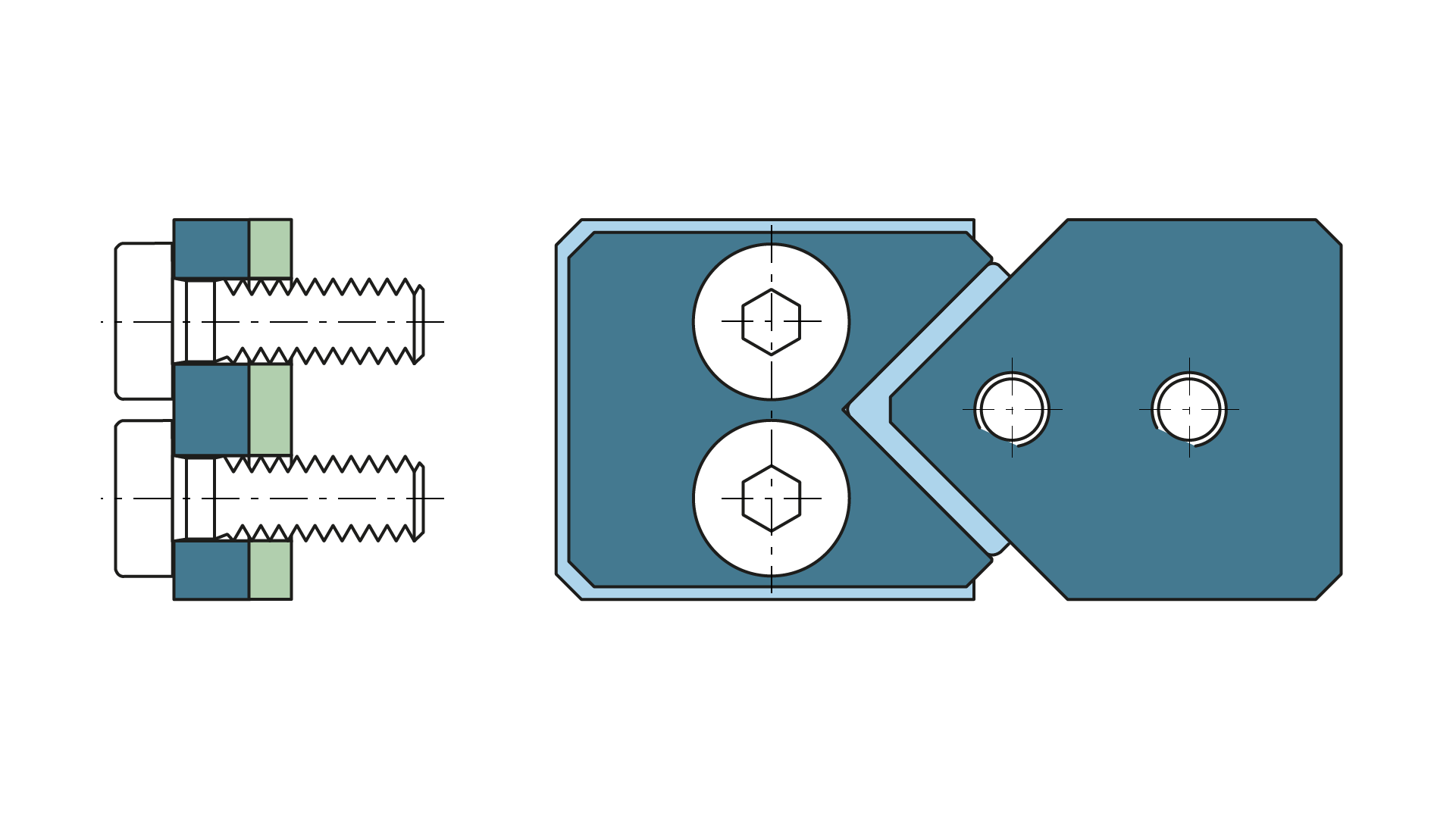

      LWEARM/LWEARV

      LWEARM/LWEARV

      Terminali standard con raschiatori efficaci per guide M e V da utilizzare insieme alle guide LWRM/LWRV.

      LWEM/LWEV

      LWEM/LWEV

      Terminali standard per guide M e V da utilizzare insieme alle guide LWM/LWV.

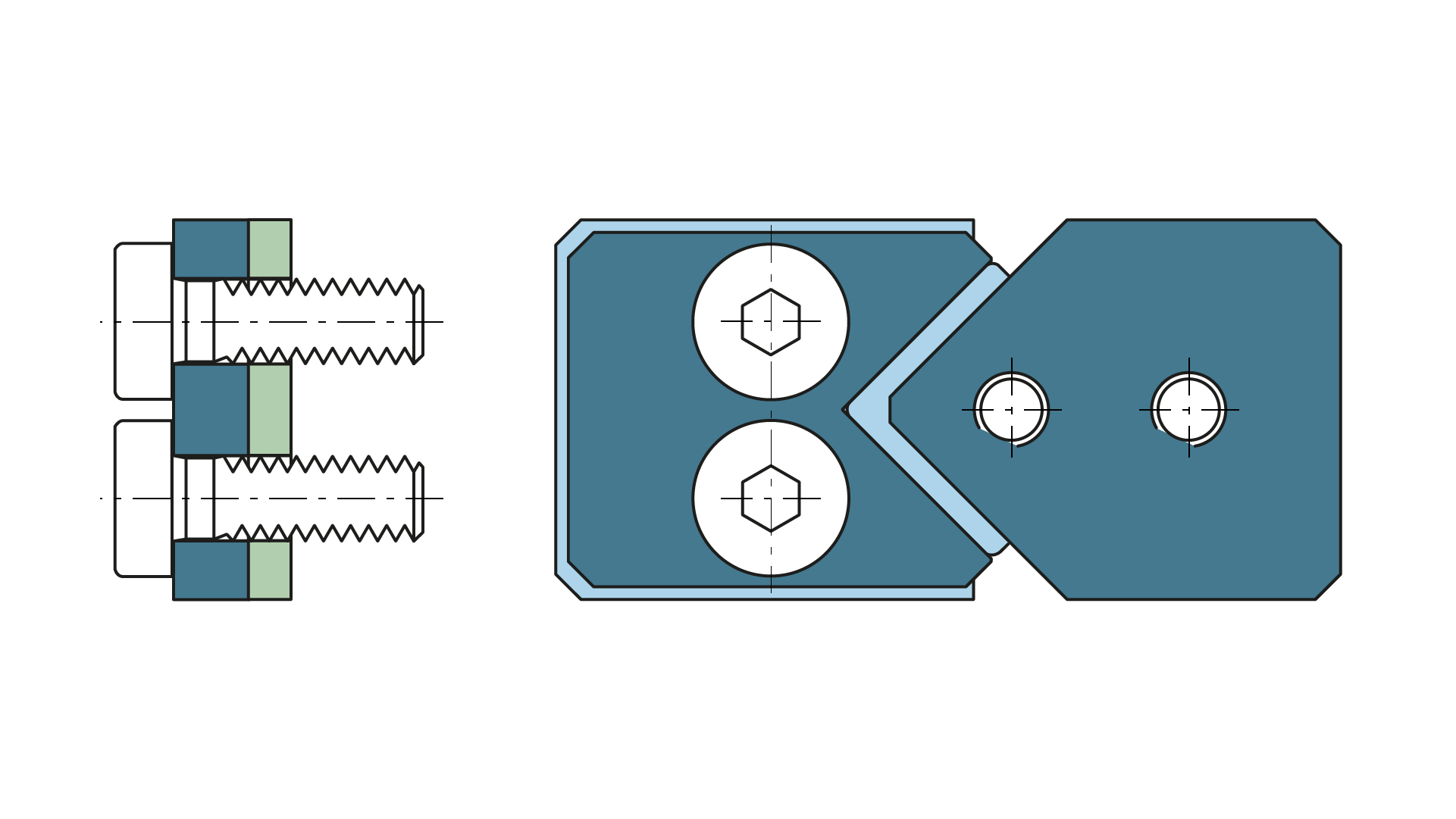

      LWEAM/LWEAV

      LWEAM/LWEAV

      Terminali standard con raschiatori efficaci per guide M e V da utilizzare insieme alle guide LWM/LWV.

      Questo prodotto è una soluzione personalizzata; di conseguenza, i modelli 3D sono disponibili solo su richiesta.
