Accessori per applicazioni industriali

Benefici

Facili da fissare ad alberi e supporti
Sistema di guide lineari flessibile con alloggiamenti singoli
Semplice manutenzione con accessori per la lubrificazione

Caratteristiche

Elementi di lubrificazione per il fissaggio e la lubrificazione
Fissaggio albero leggero con materiali in alluminio
Fissaggio a diverse altezze per tipologia aperta o chiusa

Tutti gli accessori consentono una facile progettazione e installazione delle tavole lineari. Alberi e supporti sono realizzati per fissaggi degli alberi di alta qualità nella gamma compatta o standard.

Dati tecnici

Panoramica

Gamma diametri su supporti di estremità	da 8 a 80 mm
Gamma diametri su supporti albero	da 12 a 80 mm

Tipi

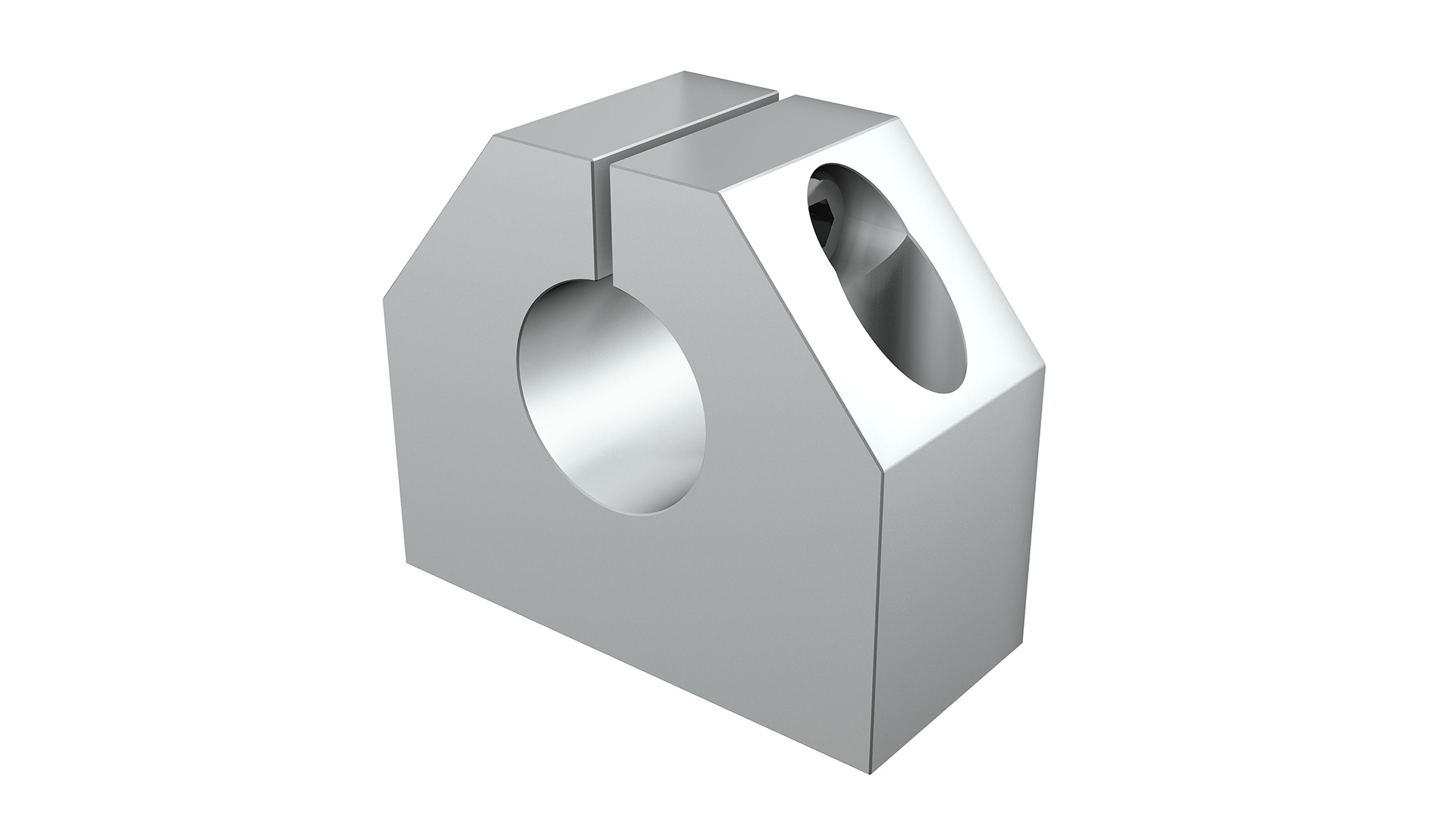

LSHS

LSHS

Supporto di estremità compatto per unità singole ISO serie 1, disponibile da 12 a 50 mm.

LSCS

LSCS

Supporto di estremità leggero per unità singole ISO serie 1 e 3, disponibile da 12 a 50 mm.

LSNS

LSNS

Supporto di estremità standard per unità singole ISO serie 3, disponibile da 12 a 50 mm.

LEBS

LEBS

I supporti di estremità in tandem sono realizzati per adattarsi a unità e manicotti doppi e quadrupli con design LBB (ISO serie 1). Disponibili da 12 a 50 mm, realizzati in alluminio. Con il design “A”, il supporto è fisso, mentre il manicotto a sfere può muoversi assialmente.

LEAS

LEAS

Supporto di estremità standard doppio per unità quadruple ISO serie 3, disponibile da 12 a 50 mm. Disponibile in due varianti di altezza.

LRCB

LRCB

Supporto albero standard per tutti i tipi di unità aperta ISO serie 3, disponibile da 12 a 50 mm. Fornito con fori di montaggio, lunghezza standard di 600 mm.

LRCC

LRCC

Supporto albero standard per tutti i tipi di unità aperta ISO serie 3, disponibile da 12 a 50 mm. Non forato, per uso flessibile, lunghezza standard di 600 mm.

LHCR

LHCR

Alloggiamento standard a design chiuso leggero per qualsiasi manicotto ISO serie 3, disponibile da 8 a 80 mm.

LHCS

LHCS

Alloggiamento standard a design leggero per qualsiasi manicotto ISO serie 3, disponibile da 8 a 80 mm.

LHCT

LHCT

Alloggiamento standard a design aperto leggero per qualsiasi manicotto ISO serie 3, disponibile da 12 a 80 mm.

SP

VN

Elemento per la lubrificazione e fissaggio assiale per qualsiasi manicotto ISO serie 3, disponibile da 12 a 80 mm.

2D / 3D

Per ordinare i nostri prodotti, fate sempre riferimento alle pagine dei cataloghi con i codici prodotto.
Non usate i codici prodotto generati qui in quanto potrebbero essere incompleti.
