LLTHC..SA
LLTHC..SA
Kurzer Flanschwagen mit Standardhöhe in Größe 15 bis 35. Mit 2 größeren Gewindebohrungen zur Montage von oben und unten.
Kugel-Profilschienenführungen
Vorteile
- In vielen Branchen für zahlreiche Anwendungen eingesetzt
- Geringe Reibung und Verschleiß durch hochwertige Oberflächen
- Einfache Montage mit zwei Referenzseiten
Merkmale
- Standardmäßig mit integrierten Seiten- und Innendichtungen
- Gleiche Tragfähigkeit
- Schienen mit zwei Referenzseiten
Die Kugel-Profilschienenführungen sind in vielen Industriezweigen weit verbreitet und werden für nahezu jede Linearführungsanwendung eingesetzt. Sie sind mit 4 Reihen rechtwinklig angeordneter Kugellager ausgestattet. Dank der X-Anordnung mit Schienen und Laufwagen (Block) können auch größere Höhenunterschiede ausgeglichen werden. Diese überlegene Konstruktion gewährleistet einen zuverlässigen und reibungsfreien Betrieb eines linearen Bewegungssystems. Die Führungswagen können bei gleicher Schienengröße ausgetauscht werden, was die Wartung und Installation vereinfacht.
Entdecken Sie auch Präzisions-Schienenführung und Profilführungsschienen.
Case studies:
Technische Daten
Übersicht
| Bereich |
Größe 15, 20, 25, 30, 35 und 45 |
|---|---|
| Geschwindigkeit |
bis zu 5 m/s |
| Beschleunigung |
bis zu 75 m/s2 |
| Genauigkeit |
bis zu 18 µm / 4000 mm |
| Betriebstemperatur |
Wagentypen

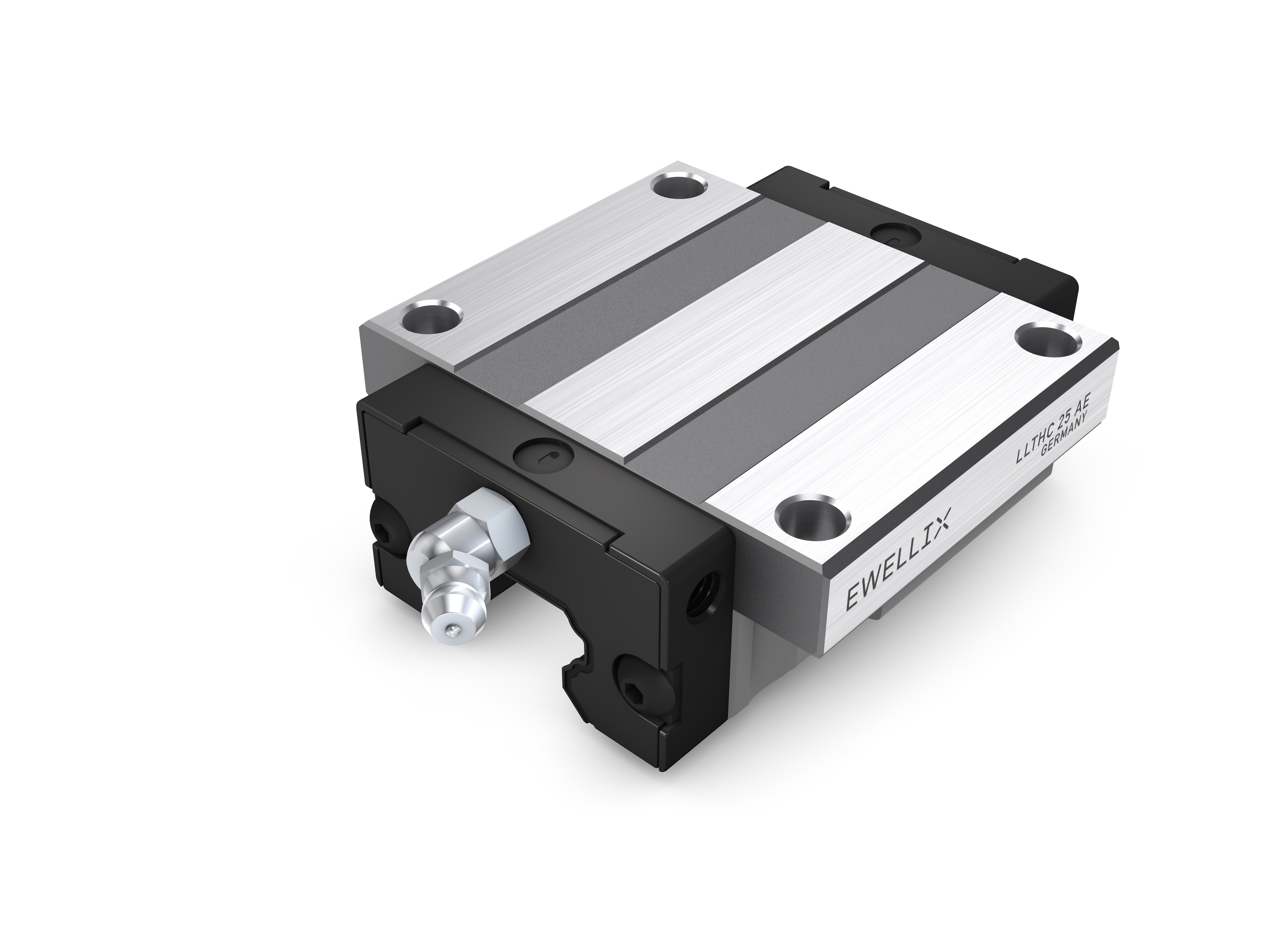

LLTHC..A
LLTHC..A
Flanschwagen mit Standardlänge und -höhe in Größe 15 bis 45. Mit 4 größeren Gewindebohrungen zur Montage von oben und unten.
LLTHC..LA
LLTHC..LA
Langer Flanschwagen mit Standardhöhe in Größe 20 bis 45. Mit 4 größeren Gewindebohrungen zur Montage von oben und unten. Die größere Länge verbessert die Tragfähigkeit und Steifigkeit.

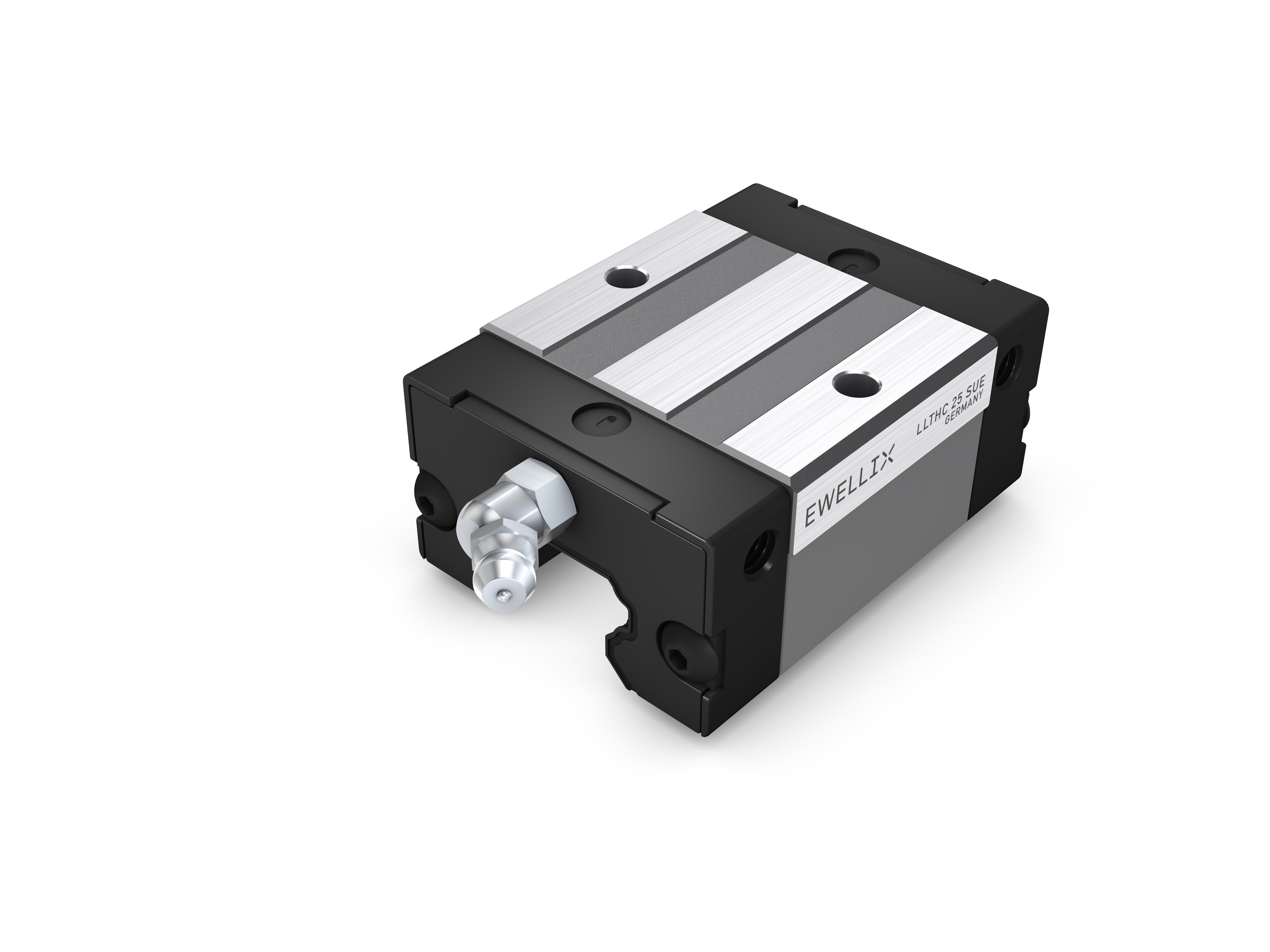

LLTHC..SU
LLTHC..SU
Kurzer, schmaler Führungswagen mit Standardhöhe in Größe 15 bis 45. Mit 2 Gewindebohrungen zur Montage von oben.

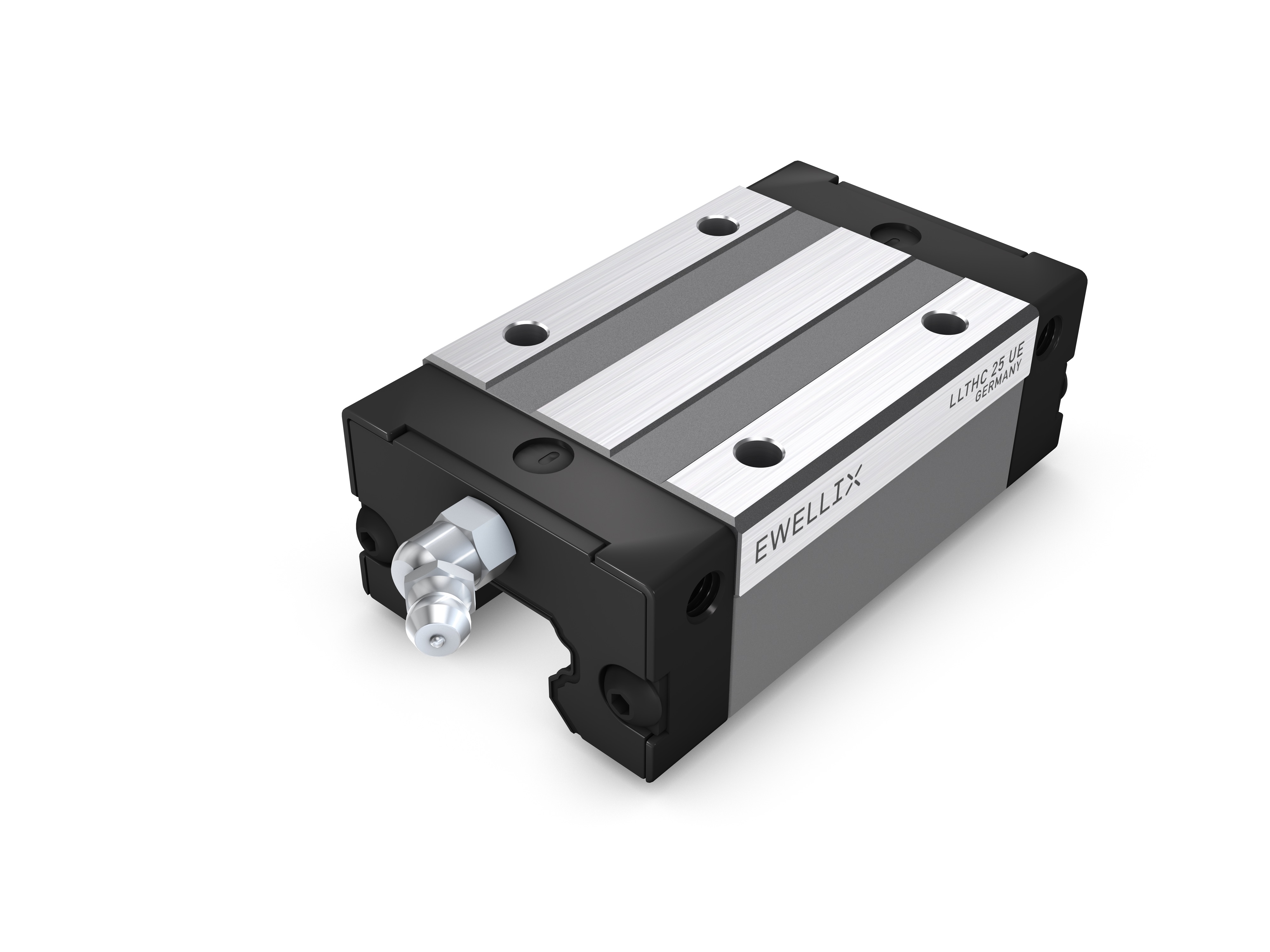

LLTHC..U
LLTHC..U
Schmaler Führungswagen mit Standardlänge und -höhe in Größe 15 bis 45. Mit 4 Gewindebohrungen zur Montage von oben.

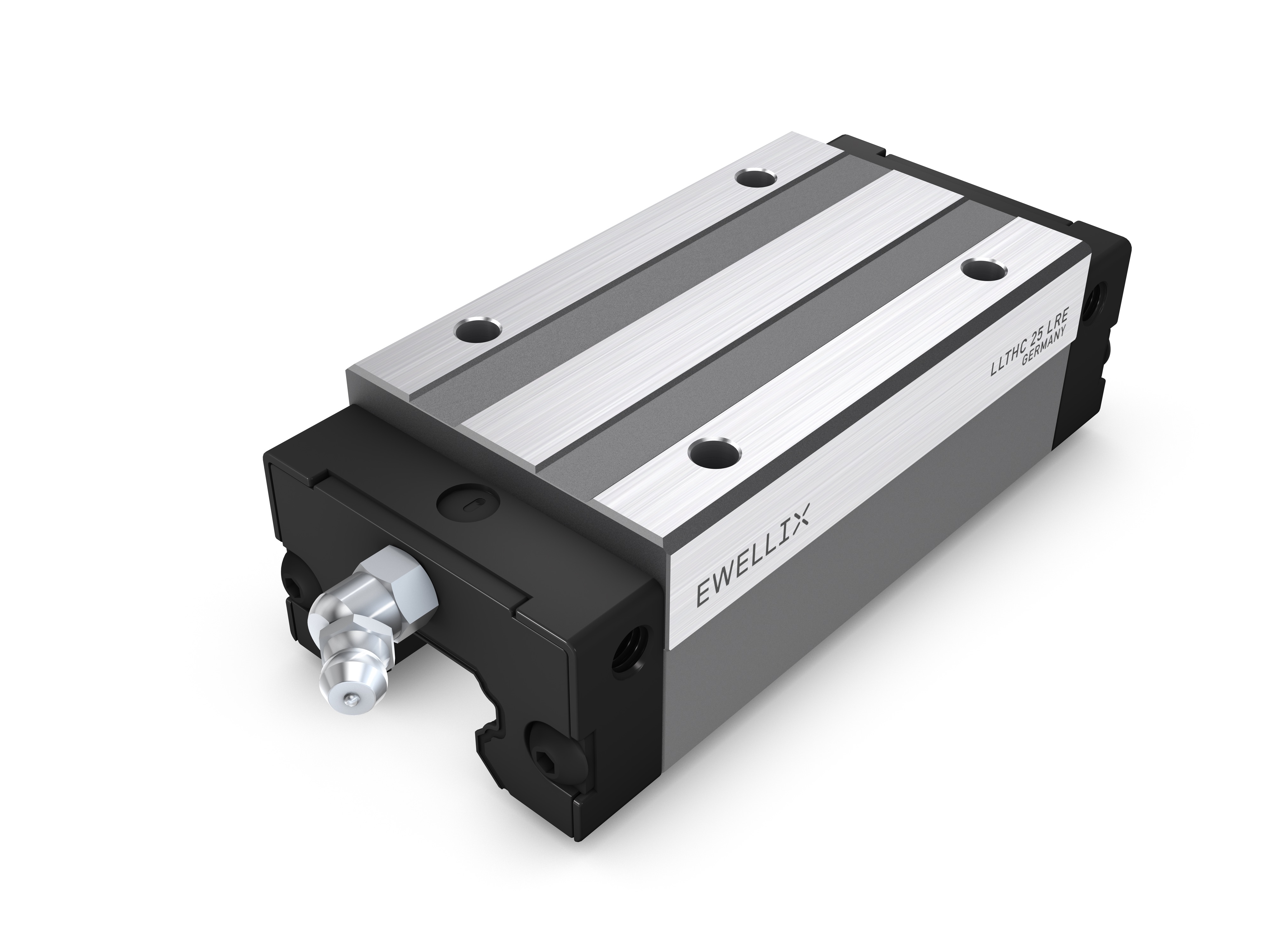

LLTHC..LU
LLTHC..LU
Langer, schmaler Führungswagen mit Standardhöhe in Größe 20 bis 45. Mit 4 Gewindebohrungen zur Montage von oben. Verbesserte Tragfähigkeit und Steifigkeit.

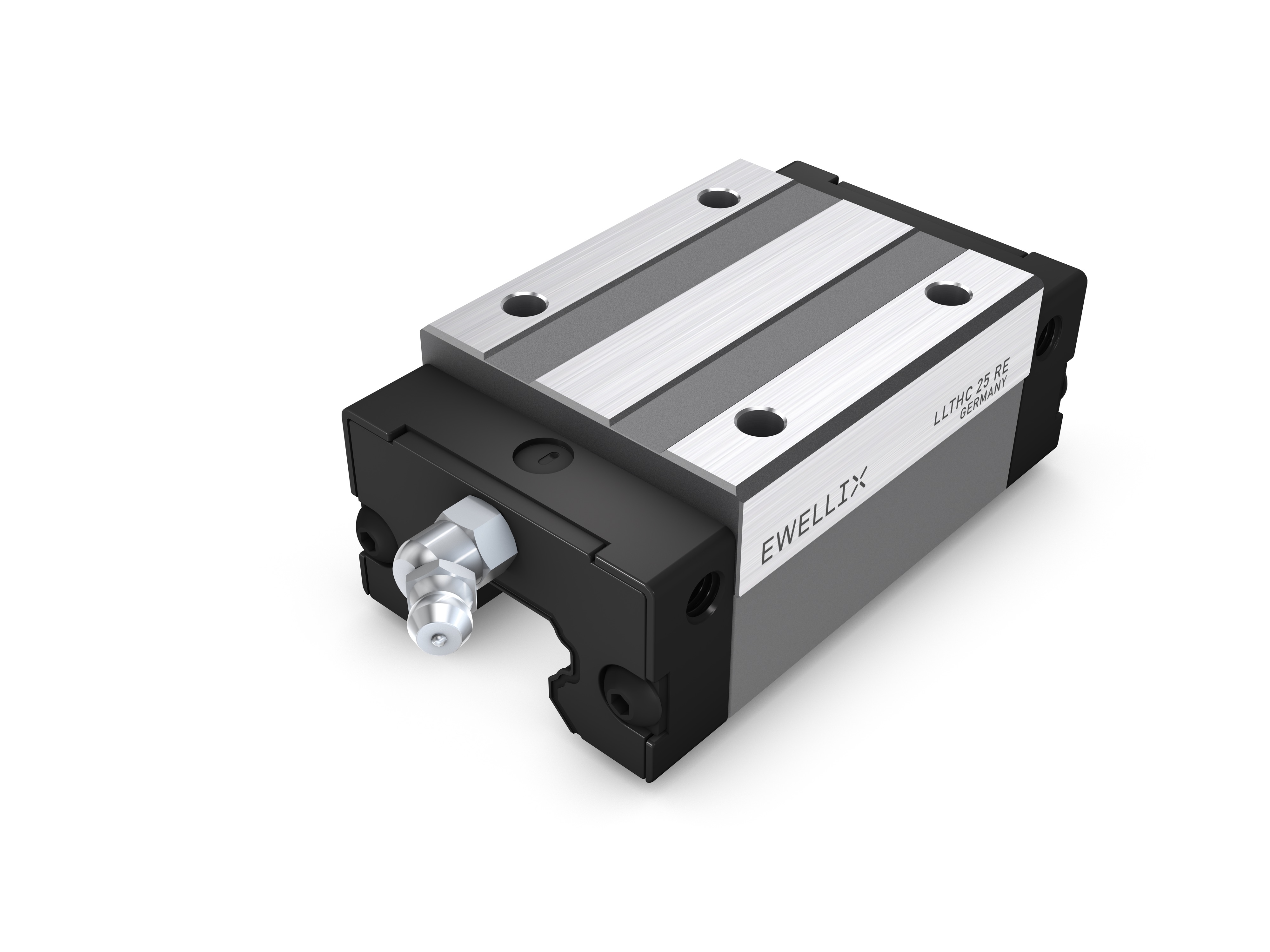

LLTHC..R
LLTHC..R
Schmaler Führungswagen mit Standardlänge und größerer Höhe zur Verbesserung der Steifigkeit. Mit 4 Gewindebohrungen zur Montage von oben, verfügbar in Größe 15 bis 45.
LLTHC..LR
LLTHC..LR
Langer, schmaler Führungswagen mit größerer Höhe zur Verbesserung der Steifigkeit. Mit 4 Gewindebohrungen zur Montage von oben, verfügbar in Größe 15 bis 45.
Schienentypen
LLTHR..
LLTHR..
Standardschiene zur Montage von oben, ausgestattet mit Kunststoffabdeckungen zum Schutz der Befestigungsschrauben. Alle Schienen besitzen zwei Referenzflächen.
LLTHR..D4
LLTHR..D4
Schiene mit Gewindebohrungen zur Montage von unten. Ästhetische und hygienische Konstruktion für eine optimale Abdichtung des Führungswagens.

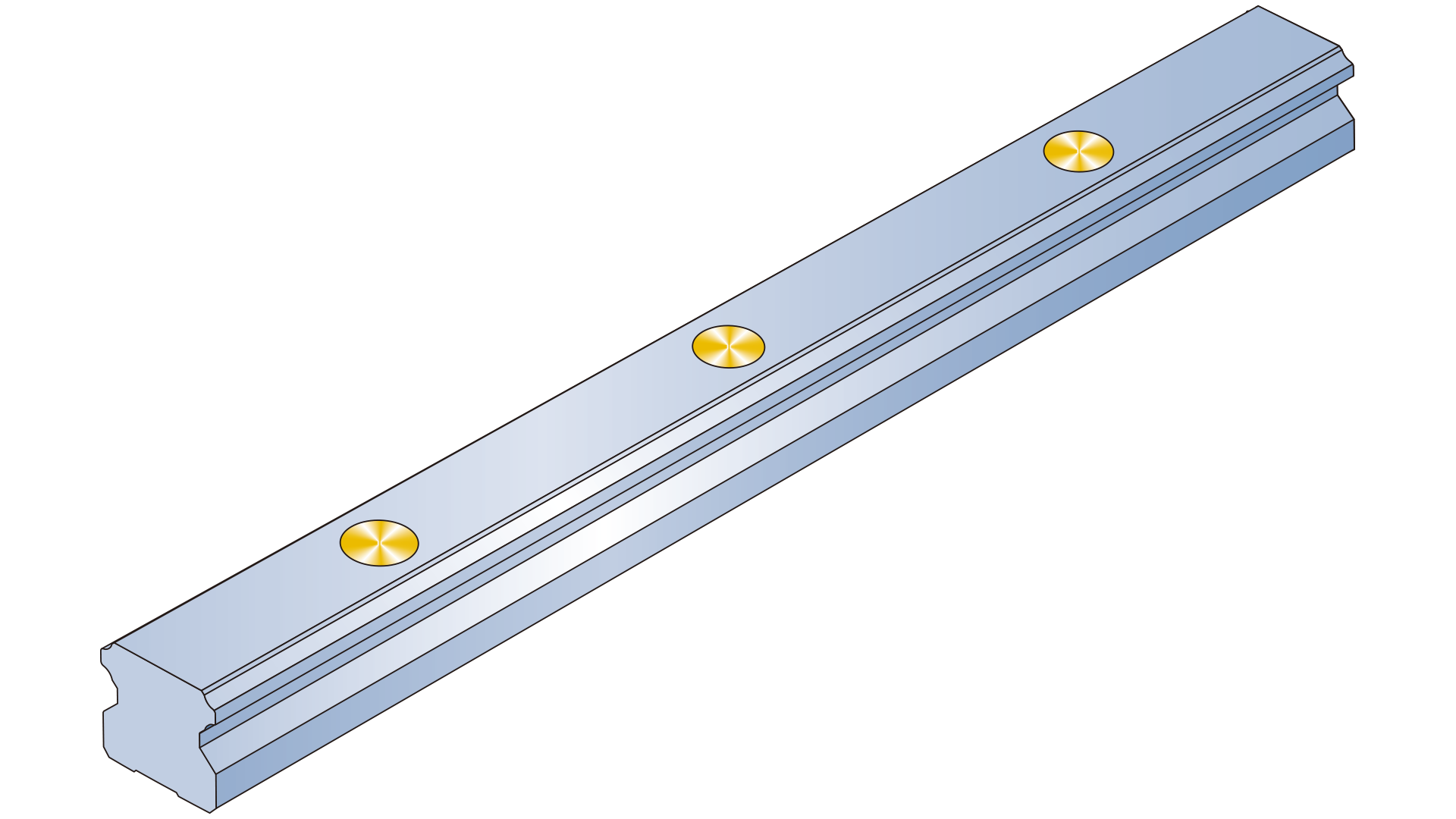

LLTHR..D6
LLTHR..D6
Schiene zur Montage von oben, ausgestattet mit Schutzstopfen aus Messing. Die Stopfen sind nach dem Einpressen bündig mit der Schienenoberfläche und sorgen dadurch für eine hohe Abstreifwirkung.

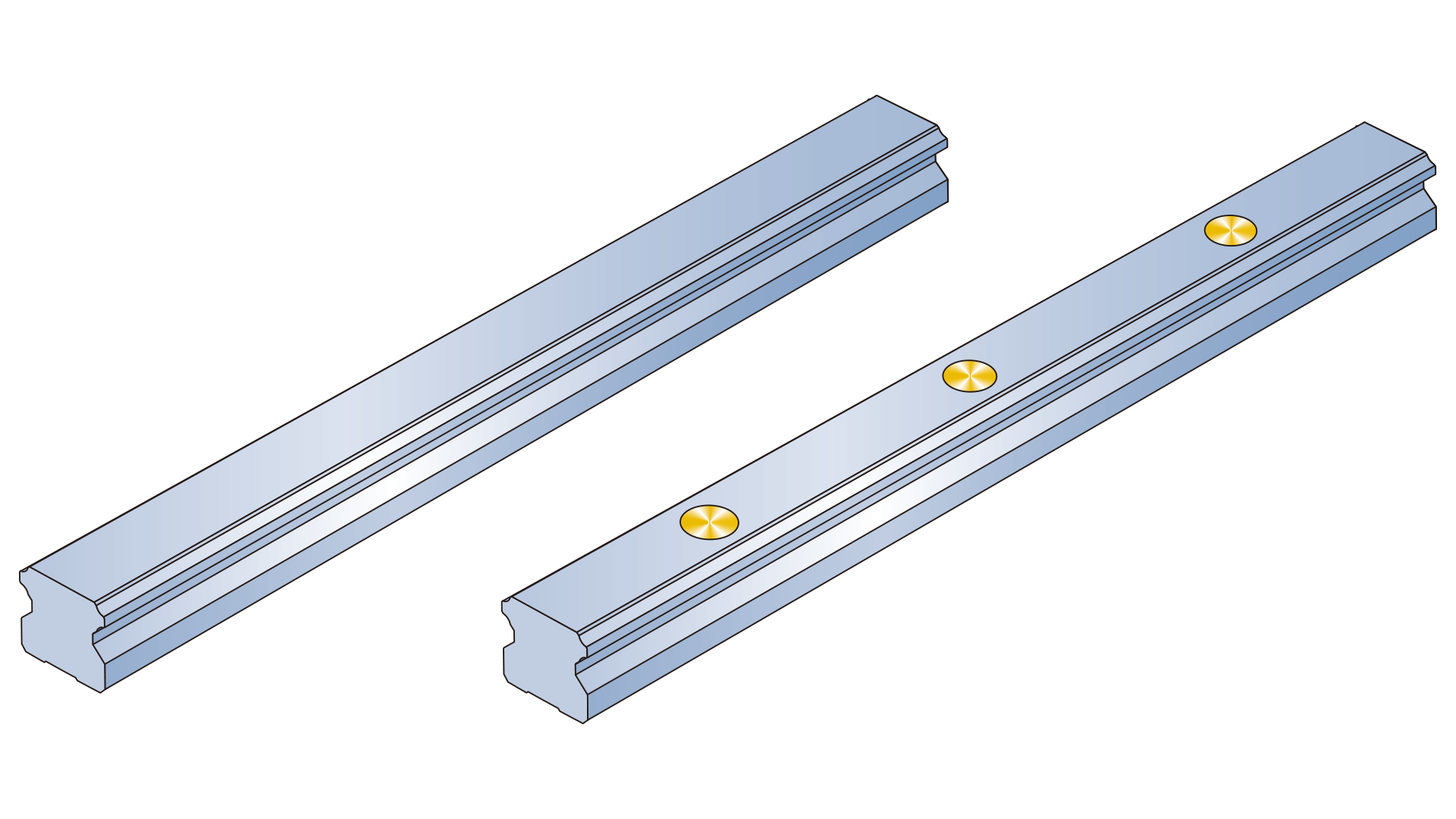

LLTHR..HD
LLTHR..HD
Korrosionsschutz mit Dünnschichtverchromung. Erhältlich für alle Schienentypen: Standardausführung, D4 und D6. Langlebige Beschichtung für maximale Hygiene und schwierige Bedingungen.
Zubehör
LLTHZ..S0
LLTHZ..S0
Die reibungsarme Deckscheibe (erhältlich in Größe 15 bis 30) dient zur Minimierung der Reibung. Sie kann mit einer zusätzlichen S7-Vorsatzdichtung kombiniert werden, wenn eine reibungsarme Abdichtung erforderlich ist.

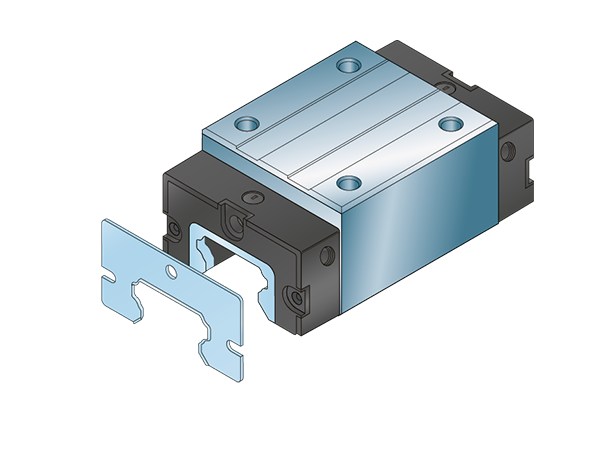

LLTHZ..S1
LLTHZ..S1
Die Abstreiferbleche bestehen aus Federstahl und sind berührungsfrei. Sie schützen die Vorsatzdichtung vor groben Verunreinigungen und heißen Metallspänen.
LLTHZ..S3
LLTHZ..S3
Der Dichtungssatz besteht aus einem Abstreiferblech der Baureihe LLTHZ ... S1 und einer zusätzlichen Vorsatzdichtung der Baureihe LLZHZ ... S7. Er schützt die reibungsarme Dichtung vor Schäden durch grobe Verunreinigungen.

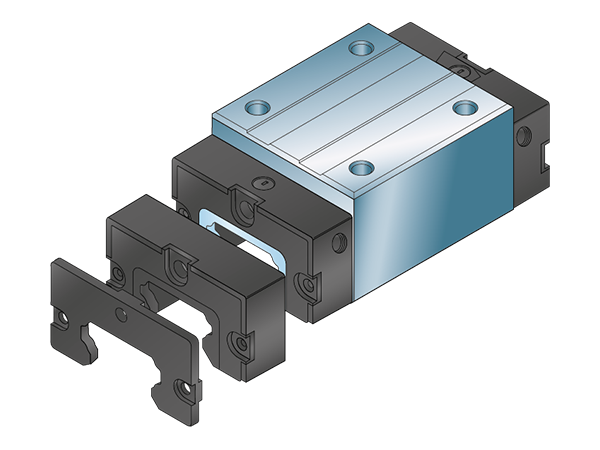

LLTHZ..S6
LLTHZ..S6
Die Vorsatzschmiereinheit ist in den Größen 15 bis 35 erhältlich. Der mit Öl gefüllte Schmierstoffspeicher erhöht die Lebensdauer einer Profilschienenführung. Er sorgt für einen konstanten Ölfilm auf den Laufbahnen und den Wälzkörpern und erhält optimale tribologische Bedingungen.

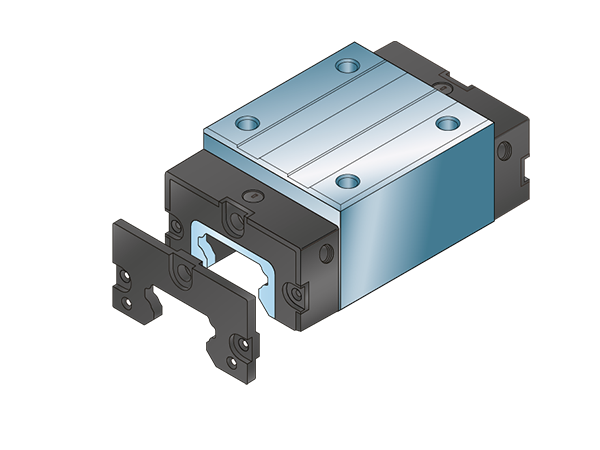

LLTHZ..S7
LLTHZ..S7
Die zusätzliche (einlippige) Vorsatzdichtung ist eine Berührungsdichtung aus Kautschuk (NBR). Sie sorgt in Verbindung mit einer S0-Deckscheibe für einen reibungsarmen und abgedichteten Führungswagen.

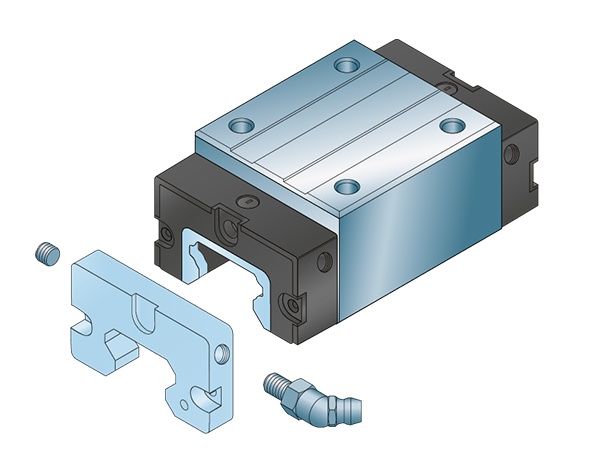

LLTHZ..PL
LLTHZ..PL
Die Adapterplatten schaffen einen seitlichen Schmierpunkt für Schmiernippel oder zentrale Schmiersysteme. Sie eignen sich für Fälle, in denen der stirnseitige Standardschmierpunkt nicht verwendet werden kann.

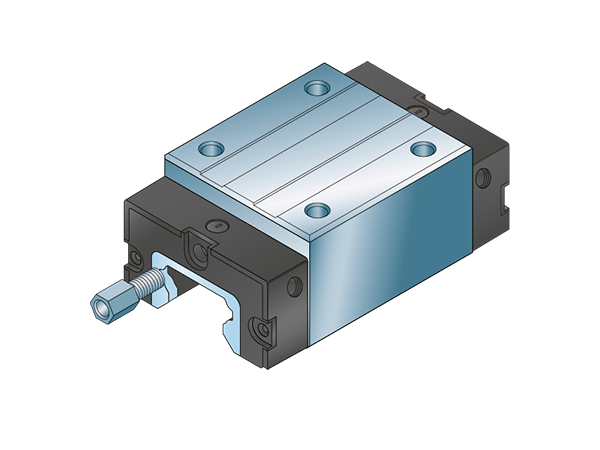

LLTHZ VN UA..
LLTHZ VN UA..
Der Schmieranschluss dient als Schnittstelle für zentrale Schmiersysteme.

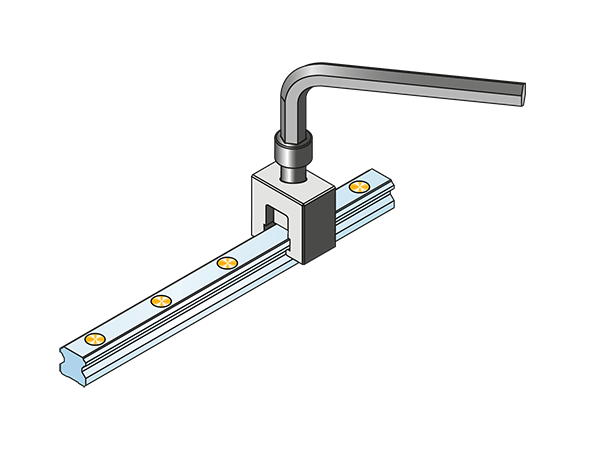

LLTHZ..D6
LLTHZ..D6
Das Montagewerkzeug dient zur korrekten Befestigung von Schutzstopfen aus Metall. Es ist für die Größen 25 bis 45 erhältlich.
2D / 3D
Technische Dokumente
IL-06004/2-DE-Februar 2023 Profilschienenführungen LLT
EL-04004-US-March 2020 Profile rail guides interchangeable series
EL-04009/1-DE-Februar 2023 WARUNG Ewellix LLT
EL-02003-EN-November 2019 Safety and reliability in motion
EL-03000/1-EN-February 2023 Telescopic pillar medical procedure equipment
EL-03007/2-EN-February 2023 Solutions for imaging equipment
EL-03012/2-EN-November 2024 - Linear technology for flexible assembly lines
EL-03016/1-EN-February 2023 Solutions for surgical and procedural modalities
EL-03019-EN-January 2023-Solutions for dental equipments
EL-03022/1-November 2024-EN - Solution for plastic and rubber
EL-03024/1-EN-November 2024 - Solutions for metal forming
VP-10009-DE-Datenblatt Profilschienenführung LLT
Online Produktauswahl
Video
Häufige Fragen
Linearschienenführungen sind mechanische Komponenten, die in der Industrie häufig für die präzise lineare Bewegung von Maschinen und Geräten eingesetzt werden. Diese Vorrichtungen bestehen aus eine Schiene, die in der Regel aus Stahl gefertigt ist, und einem Wagen, der sich entlang der Schiene bewegt. Linearführungen sorgen für eine gleichmäßige, spielfreie lineare Bewegung und bieten Präzision und Zuverlässigkeit in industriellen Anwendungen. Sie werden häufig in Bereichen wie der industriellen Automatisierung, der Robotik und der Herstellung komplexer Maschinen eingesetzt. Linearführungen bieten zahlreiche Vorteile, darunter eine lange Lebensdauer, eine gute Verschleißfestigkeit und die Fähigkeit, schweren Lasten standzuhalten.
Bei der Auswahl der richtigen Linearschienenführung für Ihre Anforderungen müssen mehrere wichtige Faktoren berücksichtigt werden. Zunächst sollten Sie die dynamischen Lastanforderungen für die Linearschienenführung bewerten und sicherstellen, dass die Schienenführung für die Last- und Steifigkeitsanforderungen der Maschine geeignet ist. Weitere Überlegungen bei der Auswahl der Profilschienenführung sind die Hublänge, die erforderliche Geschwindigkeit, die erforderliche Lebensdauer sowie die Präzision, die für eine optimale Maschinenleistung der Maschine erforderlich ist. Die Umgebung spielt eine entscheidende Rolle bei der Bestimmung von Zubehör wie Dichtungen und Schmiermitteloptionen für das lineare Schienenführungssystem. Technische Unterstützung und ein überzeugendes kommerzielles Angebot sind ebenfalls unerlässlich, um den richtigen Partner für lineare Schienenführungen zu finden. Mit einer ordnungsgemäßen Analyse dieser Faktoren ist es möglich, die ideale lineare Führung zu ermitteln, um eine optimale und langlebige Leistung in der gewünschten Anwendung sicherzustellen.
Es gibt verschiedene Arten von Linearführungen, die jeweils spezifische Eigenschaften aufweisen, um unterschiedliche Anforderungen an lineare Bewegungen zu erfüllen. Die Hauptunterschiede zwischen den verschiedenen Arten von Linearführungen betreffen die Wälzkörper. Beispielsweise werden bei den meisten Linearschienenführungen Kugeln als Wälzkörper verwendet, die für eine gleichmäßige Bewegung und einen geringen Widerstand sorgen. Bei Rollen-Linearschienenführungen hingegen werden Rollen für das Gleitsystem verwendet, die eine höhere Tragfähigkeit, eine verbesserte Steifigkeit und eine bessere Verschleißfestigkeit bieten.
