LLSHC..TA
LLSHC..TA
Carrello standard, schermato
Guide profilate miniaturizzate – LLS
Benefici
- Lunga durata di vita, praticamente esenti da manutenzione
- Corsa uniforme con basso coefficiente d’attrito
- Disponibilità elevata e tempistiche di approvvigionamento inferiori
Caratteristiche
- Pre-lubrificazione in fabbrica con serbatoio di lubrificante
- Sistema di ritenuta delle sfere innovativo, a basso coefficiente d’attrito e bassa rumorosità
- Concetto Zero Rail con carrelli intercambiabili sulle rotaie
Le micro guide lineari o mini guide lineari sono la soluzione ideale per applicazioni che richiedono dimensioni compatte, elevata accuratezza della corsa, durata operativa prolungata, bassa rumorosità. I sistemi LLS di Ewellix offrono un comportamento di corsa estremamente uniforme. L'efficacie sistema di ritenuta della sfera evita sorprese durante il montaggio. I prodotti sono pronti da installare e pre-lubrificati, con riserva di lubrificante per una lunga durata operativa. Le guide e i carrelli sono entrambi dotati di due lati di riferimento, per un facile montaggio.
Case studies:
Dati tecnici
Panoramica
| Gamma | Rotaie standard disponibili nelle taglie 7, 9, 12, 15 con carrelli standard o lunghi Rotaie larghe diponibili nella taglia 15 con carrelli standard o lunghi |
|---|---|
| Velocità | 5 m/s |
| Accelerazione | fino a 140 m/s2 |
| Lunghezza | Lunghezza rotaia sino a 2 m in un unico pezzo |
| Accuratezza | fino a 7 µm / 1 000 mm |
| Temperatura d'esercizio | da -20 a +80 °C (+100 °C senza tenuta) |
Carriage types
LLSHC..TA R
LLSHC..TA R
Carrello standard, con tenute
LLSHC..LA
LLSHC..LA
Carrello lungo, schermato
LLSHC..LA R
LLSHC..LA R
Carrello lungo, con tenute
LLSWC..TA
LLSWC..TA
LLSWC..TA R
LLSWC..TA R
LLSWC..LA
LLSWC..LA
LLSWC..LA R
LLSWC..LA R
Rail types
Zero Rail Concept (ZRC)
Il sistema Zero Rail Concept (ZRC) di Ewellix di nuova concezione garantisce flessibilità e disponibilità. Con ZR-Concept qualsiasi carrello può essere installato con la guida delle stesse dimensioni. Le parti di ricambio possono essere gestite più rapidamente e, grazie alla standardizzazione, i tempi di consegna sono inferiori rispetto alle diverse configurazioni del sistema. I carrelli e le rotaie Zero Rail Concept sono forniti separatamente. L’offerta ZRC è standardizzata per ottenere una categoria di precisione P5 (Precisione standard), oltre a una categoria di pre-carico T0 (gioco leggero) e T1 (pre-carico leggero). Tutti i carrelli e le guide della gamma devono essere ordinati inserendo il suffisso ZRC nel codice d’ordine.
2D / 3D
Pubblicazioni
IL-06021/2-EN-February 2023 Miniature profile rail guides-LLS
EL-04007-1-EN-January 2023 WhyEwellix LLS
EL-03003/1-EN-February 2023 Advancing laboratory automation
EL-03007/2-EN-February 2023 Solutions for imaging equipment
EL-03019-EN-January 2023-Solutions for dental equipments
LLS miniature profile rail guide - Specification sheet
Applicazioni correlate
I sistemi di diagnostica per immagini, sia 2D che 3D, sono sempre più utilizzati per migliorare la ricostruzione dent
Movimento ergonomico e più preciso, abbinato a funzioni programmabili e di facile utilizzo.
La saldatura a ultrasuoni è uno dei processi più utilizzati per l'incollaggio dei polimeri, apprezzato per la su
La qualità dei PCB prodotti è fondamentale per l'industria elettronica e per i suoi prodotti.

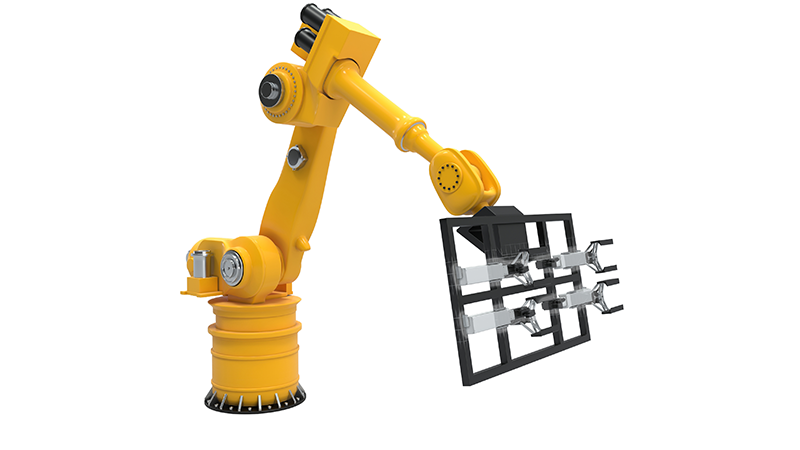

I sistemi di presa vengono praticamente utilizzati per qualsiasi applicazione di tipo pick and place.
