CAHB-10
Vorteile
- Entwickelt und getestet für anspruchsvolle Umgebungen
- Kosteneffiziente und zuverlässige Lösung
- Kürzere Entwicklungsdauer und schnellere Marktreife
- Praktisch wartungsfrei
Merkmale
- Kompakte und robuste Konstruktion, Schutzart IP66S, weiter Temperaturbereich, korrosionsbeständig
- Absolute oder inkrementelle Positionsrückmeldung (optional), integrierte Endschalter
- Integrierter Überhitzungsschutz
- Weitere Bauformen und Ausführungen lieferbar
CAHB-10 ist eine DC-Kompaktlösung für niedrige Belastungen, praktisch wartungsfrei, selbsthemmend und entspricht der Schutzart IP66S. Die elektromechanischen CAHB-10-Aktuatoren von Ewellix sind für den Betrieb bei Temperaturen von -40 bis +85 °C mit einer Einschaltdauer von 25 % ausgelegt und bestehen aus robusten Metallgetrieben mit einem korrosionsbeständigen Gehäuse. Weitere Bauformen und Ausführungen sind lieferbar.
Technische Daten
Übersicht
| Druckbelastung |
bis zu 1 500 N |
|---|---|
| Zugbelastung |
bis zu 1 500 N |
| Max. Hub (mm) |
50 bis 300 mm |
| Spannung |
12 oder 24 V DC |
| Betriebstemperatur | |
| Schutzart |
IP 66S |
| Max. Lineargeschwindigkeit (mm/s) |
bis zu 45 mm/s |
| Einschaltdauer (%) |
25 |
2D / 3D
Technische Dokumente
IL-05002/10-DE-Juni 2025 Hub- und Verstellsysteme
IL-06022/1-DE-Juli 2023 Linearantrieb Baureihe CAHB

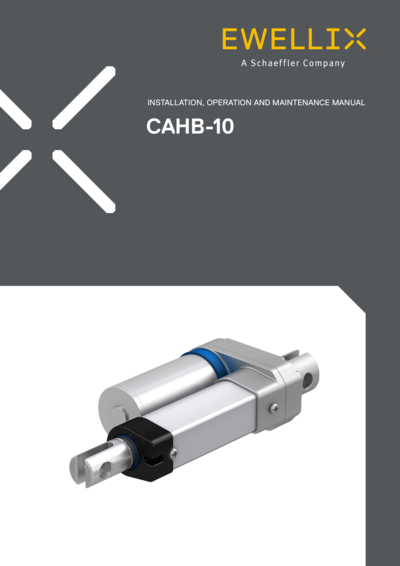

TC-08015-1-DE-April 2025 - CAHB10 manual
EL-04013-DE-Juli 2023 - WARUM Ewellix CAHB

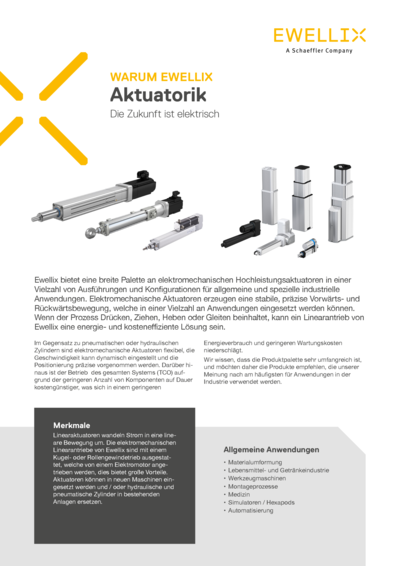

EL-04020/1-DE-November 2024 - WARUM Ewellix Actuators
EL-02006/1-EN-November 2024 - Full electric transition
EL-03005/4-EN-February 2023 Aerodynamic booster actuator CAWD and CAHB series
EL-03009/4-EN-November 2024 - Solution for mobile machinery
EL-03017/1-EN-November 2024 - Solutions for agricultural machinery
EL-03021-EN-June 2023 Building automation
Online Produktauswahl
Anfrage für ein Angebot
Häufige Fragen
Kompakte Linearaktuatoren sind motorisierte Geräte, die eine Drehbewegung in eine präzise lineare Bewegung mit einem kleinen Formfaktor umwandeln. Sie verwenden einen Elektromotor, um eine Kraft zu erzeugen, die einen Kolben oder eine Stange entlang einer definierten linearen Bahn bewegt. Dank ihrer geringen Größe und ihres integrierten Designs sparen Kompaktaktuatoren Platz und vereinfachen die Installation, was sie ideal für Anwendungen macht, bei denen nur wenig Platz zur Verfügung steht oder leichte Komponenten erforderlich sind. Trotz ihrer Größe bieten sie eine sanfte, genaue und wiederholbare Bewegung, oft mit integrierten Rückmeldesystemen und robusten Führungsmechanismen. Diese Aktuatoren werden häufig in Branchen wie der Robotik, der Halbleiterfertigung, der Medizintechnik und der Montageautomation eingesetzt, wo eine präzise und wiederholbare Bewegungssteuerung unerlässlich ist.
Linearaktuatoren können extrem kompakt sein, mit Hublängen von nur wenigen Millimetern und Gehäusegrößen, die klein genug sind, um in handgehaltene oder tragbare Geräte zu passen. Trotz ihrer Größe können kompakte Aktuatoren eine beträchtliche Kraft und Positioniergenauigkeit liefern, insbesondere wenn sie für Anwendungen mit geringer Last ausgelegt sind. Fortschritte bei der Miniaturisierung von Motoren, hocheffiziente Getriebe und integrierte Elektronik haben es möglich gemacht, elektromechanische Aktuatoren in Umgebungen mit begrenztem Platzangebot einzusetzen, z. B. in medizinischen Geräten, mobilen Geräten und in der industriellen Automatisierung.
Elektromechanische Linearaktuatoren arbeiten mit einem Elektromotor - in der Regel ein Gleichstrom- oder Schrittmotor -, der ein Getriebe antreibt, das eine Spindel (z. B. eine Leitspindel oder Kugelumlaufspindel) dreht. Diese Drehbewegung wird über eine mit der Antriebsstange verbundene Mutter in eine lineare Bewegung umgewandelt. Das System kann Rückkopplungselemente wie Encoder oder Potentiometer zur Positionssteuerung sowie integrierte Funktionen wie Wärmeschutz, Endschalter und Selbstsicherungsmechanismen umfassen. Diese Konstruktion ermöglicht eine genaue, effiziente und programmierbare Bewegungssteuerung bei minimalem Wartungsaufwand.
