LIFTKIT-0S

Vorteile

  • Vergrößerung der Reichweite von Cobots zur Steigerung der Produktivität und zur Senkung der Kosten
  • Direkte Positionierung über die Cobot-Steuerung
  • Schwingungsfreie Bewegungen, praktisch wartungsfrei

Merkmale

  • Allzweckgerät
  • Gebrauchsfertiges Komplettsystem
  • Anschluss an den Cobot via TCP/IP-Protokoll am Standard-Ethernetanschluss
  • Reihe einfacher Bedienelemente für eine umfassende Bewegungssteuerung
  • Robuste Säulenkonstruktion für Industrieanwendungen
  • Optimierte Version für große Roboter (50 bis 75 kg)
  • Modularität durch verschiedene Hüben und elektrische Optionen, mit oder ohne Safe Torque Off (STO) erhältlich
  • Die STO-Funktion gewährleistet Sicherheit durch Deaktivierung der Stromversorgung des Motors, verhindert unbeabsichtigte Neustarts und sorgt für einen sicheren Stopp

Cobots werden häufig zum Palettieren eingesetzt, stoßen jedoch an ihre Grenzen, sobald der Palettenstapel eine gewisse Höhe erreicht. Das montagefreundliche LIFTKIT vergrößert die Reichweite des Cobots, indem dieser entlang einer vertikalen Achse bewegt wird. Der Sockel des Cobots kann während des Palettierens angehoben oder abgesenkt werden, sodass sich dieser stets in einer optimalen Arbeitsposition befindet. Diese Reichweitenvergrößerung steigert die Produktivität und senkt die Kosten. LIFTKIT OS ist ein einbaufertiges System und umfasst eine Teleskopsäule mit Steuerung, die via Ethernet an den Cobot angeschlossen und dann über ein TCP/IP-Standardprotokoll programmiert und gesteuert werden kann. Mit einer Reihe einfacher Bedienelemente können komplexe und präzise Bewegungsaufgaben ausgeführt werden. Das System beinhaltet redundante sicherheits-zertifizierte Relais für einen sicheren Stoppvorgang während des Betriebs - sofern es an die Sicherheitsausgänge des Cobots angeschlossen wird. LIFTKIT-OS ist mit einer Boden-Befestigungsplatte ausgestattet. Für den Anschluss des Cobots an die Säule ist eine eigene (nicht im Lieferumfang enthaltene) obere Befestigungsplatte erforderlich.

      LIFTKIT-0S-601 LIFTKIT-0S-TX-601 LIFTKIT-0S-620 LIFTKIT-0S-TX-620
      Druckbelastung 1 500 N 1 500 N 1 500 N 1 500 N
      Zugbelastung 0 0 0 0
      Roboter-Kompatibilität Kleiner und mittelgroßer Roboter (50 kg) mit 1,4 m Reichweite und 16 kg Nutzlast Kleiner und mittelgroßer Roboter (50 kg) mit 1,4 m Reichweite und 16 kg Nutzlast Großer Roboter (75 kg) mit 1,8 m Reichweite und 30 kg Nutzlast Großer Roboter (75 kg) mit 1,8 m Reichweite und 30 kg Nutzlast
      Max. Hub (mm) 500 bis 1 400 mm 500 bis 1 400 mm 800 mm 800 mm
      Betriebstemperatur 10 bis +40 °C 10 bis +40 °C 10 bis +40 °C 10 bis +40 °C
      Schutzart IP 40 IP 40 IP 40 IP 40
      Sicherheitsmerkmale STO bis PLe, Kat. 4 ohne STO nicht enthalten STO bis PLe, Kat. 4 ohne STO nicht enthalten
      Max. Lineargeschwindigkeit (mm/s) 80 mm/s 80 mm/s 80 mm/s 80 mm/s
      Einschaltdauer (%) 10% (20% at 500 N) 10% (20% at 500 N) 10% 10%
      Beziehen Sie sich für Produktbestellungen auf unseren Produktkatalog, in dem die Bestellnummern angegeben sind. Bitte nicht die hier generierten Bestellnummern verwenden, sie sind möglicherweise unvollständig.

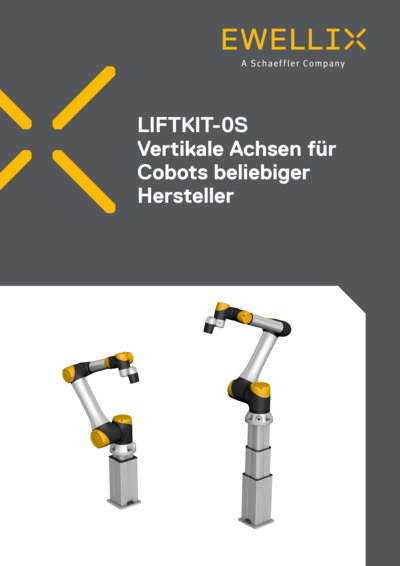

      IL-07029/5-DE-December 2024 LIFTKIT-0S Vertikale Achsen für Cobots beliebiger Hersteller
      IL-07040-EN-December 2024 - LIFTKIT-TX

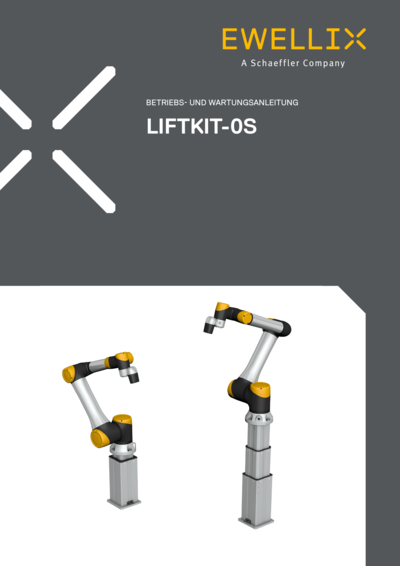

      TC-08046-DE-December 2024 LIFTKIT-0S Betriebs-und Wartungsanleitung
      TC-08048-DE-May 2021 LIFTKIT quick start guide
      TC-08060-EN-December 2024 - LIFTKIT-TX manual

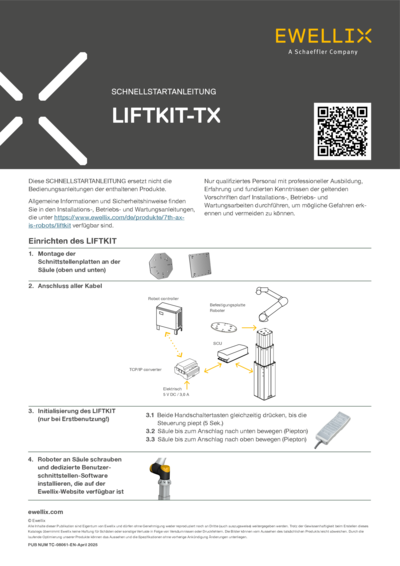

      TC-08061-EN-December 2024 - LIFTKIT-TX quick start guide
