Прецизни релси със сачмени възли

предимства

  • Висока прецизност и точност при движение
  • Спестяващ пространството дизайн
  • Най-плавна работа

функции

  • Прецизност, налична в малки размери
  • Най-ниско триене без рециркулация на сачми
  • Опция Система против приплъзване (Anti-Creeping system - ACSM)
Възлите със сачми LWRB на Ewellix предлагат най-ниското триене за прецизни релсови направляващи, където се движат по-леки товари. Сачмената конструкция с корпусите за задържане на сачми има най-малките размери за вграждане и се предлага като опция със система против приплъзване (Anti-Creeping system - ACSM), за да се избегне плъзгането на корпуса по време на движение.
      Размер 1 и 2, стандартен Размер 2 Против плъзгане (ACSM)
      Скорост 2 m/s 2 m/s
      Ускорение 25 m/s2 160 m/s2
      Точност до 1 µm / 200 mm релса
      Работна температура От -30 до +80 °C (възможна е по-висока температура, зависи от материала на касетата) От -30 до +80 °C (възможна е по-висока температура, зависи от материала на касетата)

      LWRB тип

      LWRB тип

      Предлага се в стандартни размери 1 и 2 за прецизно движение с ниско триене с подходящ сачмен възел тип LWJK

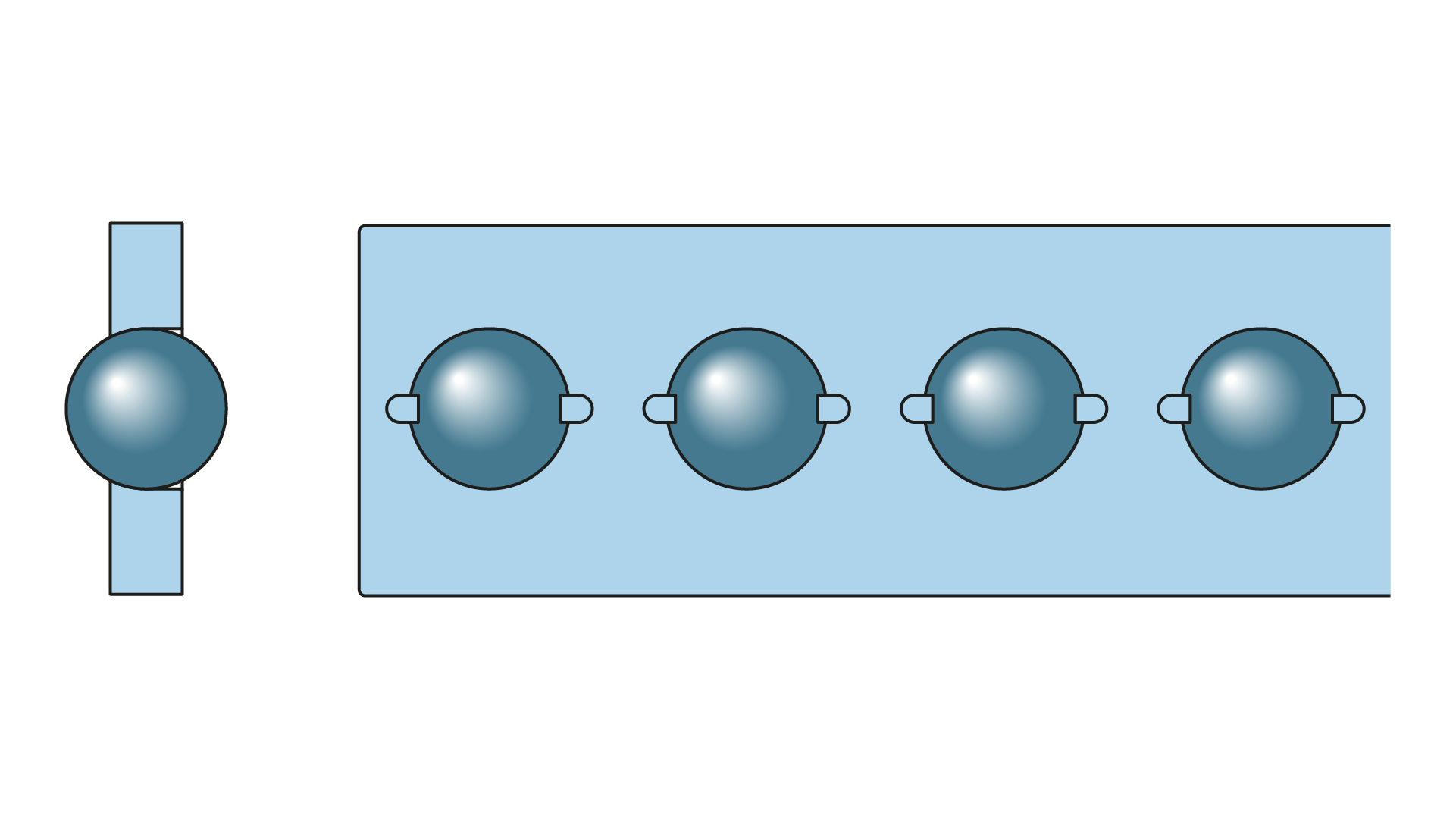

      LWJK сачмена сглобка

      LWJK сачмена сглобка

      Направляващите механизми също се предлагат в два размера. Пластмасовият корпус разделя сачмите (търкалящите елементи) една от друга.

      LWERA

      LWERA

      Предлага се в размери 1 и 2 с винт с широка глава, който предотвратява изместването на корпуса.

      Custom path
      lwera-1-and-2

      LWERA

      LWERA

      Предлага се в размери 1 и 2 с шайба, която предотвратява изместването на корпуса.

      Custom path
      lwerb-1-and-2
      За поръчки на продукти, моля, вижте страниците в нашия каталог, където са посочени кодовете за поръчка. Моля, не използвайте кодовете за поръчка, генерирани тук, тъй като те може да са непълни.
